 Inserito il - 04 marzo 2011 : 12:27:03
|
I Photomic sono una serie di tre modelli derivati direttamente dallo Zeiss Universal, uno dei migliori microscopi costruiti nel dopoguerra.
La caratteristica che li rendeva unici era la disponibilità, nel loro interno, di una fotocamera formato Leica completamente automatizzata sia in esposizione, sia nella messa a fuoco. In qualsiasi momento si poteva premere un pulsante e ciò che si stava esaminando veniva perfettamente fotografato.
Ma attorno agli anni 90, la diffusione della fotografia digitale e delle videocamere rese perfettamente inutile quel capolavoro di ingegneria meccanica ed ottica che, a quel punto, non aveva più ragione di esistere.

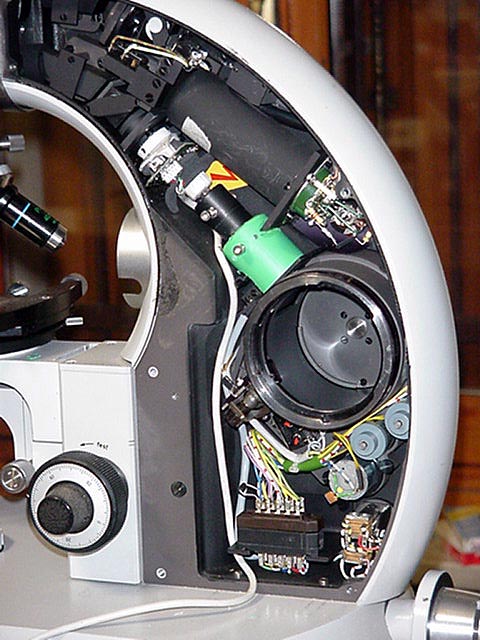

Mentre stavo preparando uno Zeiss Photomic III, al mio compagno di avventure, Nicola, è venuto in mente che forse era possibile ridare nuova vita al microscopio inserendogli all'interno una videocamera per la ripresa di foto e filmati.
Nonostante le mie perplessità, è partito lancia in resta che nessuno avrebbe potuto fermarlo.
L'unico vincolo che gli ho potuto porre è che la struttura originale del microscopio non doveva essere modificata in alcun modo.
83,35 KB

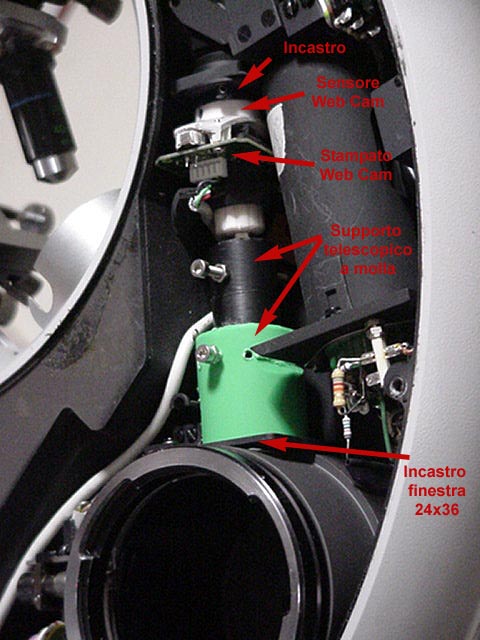

Detto fatto, acquistata una Web Cam della Philips l'ha completamente "denudata" dell'involucro, dell'obiettivo e del filtro IR (il microscopio ora viene illuminato da LED di potenza).
Dopo diversi tentativi e modifiche, la soluzione definitiva del fissaggio è stato molto furba: una specie di pistone con una molla all'interno costringe in posizione la videocamera, incastrandola sopra e sotto, oltre che sui lati.
66,34 KB
Tutto funziona perfettamente, le immagini sono ottime, anche se leggermente ingrandite rispetto alla visuale e la definizione dipende naturalmente dalle caratteristiche della telecamerina che utilizziamo, nel nostro caso ci siamo limitati ad una Web Cam da un mega pixel.
La messa a fuoco è leggermente diversa dalla visuale e richiede un piccolo ritocco del fuoco. Il cavo USB può poi uscire comodamente di fianco al contenitore della pellicola ed andare al PC.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria)
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 04 marzo 2011 : 12:56:41
|
così ha evitato anche la squadretta
da cosa dipende la mancanza di parfocalità ?
Giuseppe
Link |
 |
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 04 marzo 2011 : 13:10:42
|
| | da cosa dipende la mancanza di parfocalità ? |
Esclusivamente dalle nostre scelte.
Se vuoi che sia parfocale, la CAM la devi montare dentro il porta pellicola, con il sensore posizionato esattamente dove andrebbe la pellicola.
Ma allora, data la diversità di dimensioni della superficie sensibile, inquadreresti solo la parte centrale dell'immagine.
Se vuoi l'immagine grande, devi posizionare il sensore il più vicino possibile all'ultima lente, ma allora non è più a fuoco.
Se vuoi entrambe le cose, devi aggiungere una lente che riporti dimensioni e fuoco sulla superficie del sensore invece che sulla pellicola.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
|
|
|
escocat
Utente Super
Città: Messina
Prov.: Messina
Regione: Sicilia
6612 Messaggi
Tutti i Forum |
Inserito il - 04 marzo 2011 : 14:17:43
|
| Messaggio originario di enotria:
Tutto funziona perfettamente, le immagini sono ottime |
E dove sono queste immagini ottime?  |
|
|
| |
