 Inserito il - 25 gennaio 2014 : 14:22:15
|
Questa mia ennesima fatica tecnica ha origine dal fatto che mi sono messo in testa di utilizzare un solo microscopio (ovviamente il Lab nuovo) ed un unico condensatore per tutte le tecniche in cui interviene la luce trasmessa (ovviamente).
Quindi vi presento il mio nuovo condensatore BF/DF/LOC/POL/CDF.

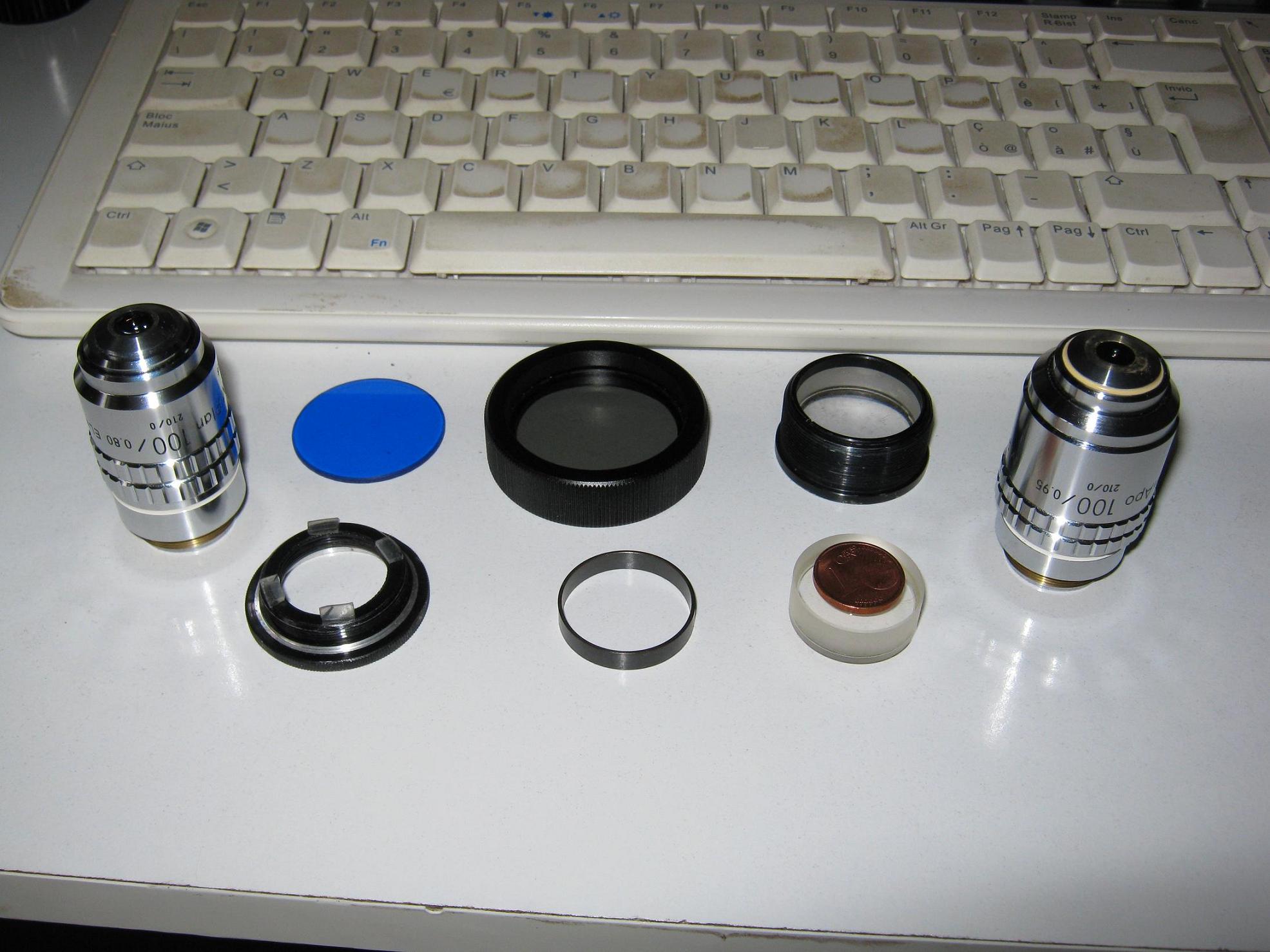

Ecco tutti i pezzi che servono: l'obiettivo LOC Nikon 80x, un filtro blu, un polarizzatore, una lente divergente (divertitore), un "tappo" ad anello delle dimensioni giuste per la "cavità" del condensatore, un anello porta lente, una lente convergente (questi due selvaggiamente sequestrati ad un vecchio oculare), una moneta da 1c attaccata sulla lente divergente (possibilmente al centro esatto) con un frammento di biadesivo (grande invenzione, questa) ed il "fratello maggiore" del primo obiettivo, il Nikon 100x.
Ora si che Sapiens potrà dire che questa Loc vale 1c.
Immagine:
258,75 KB

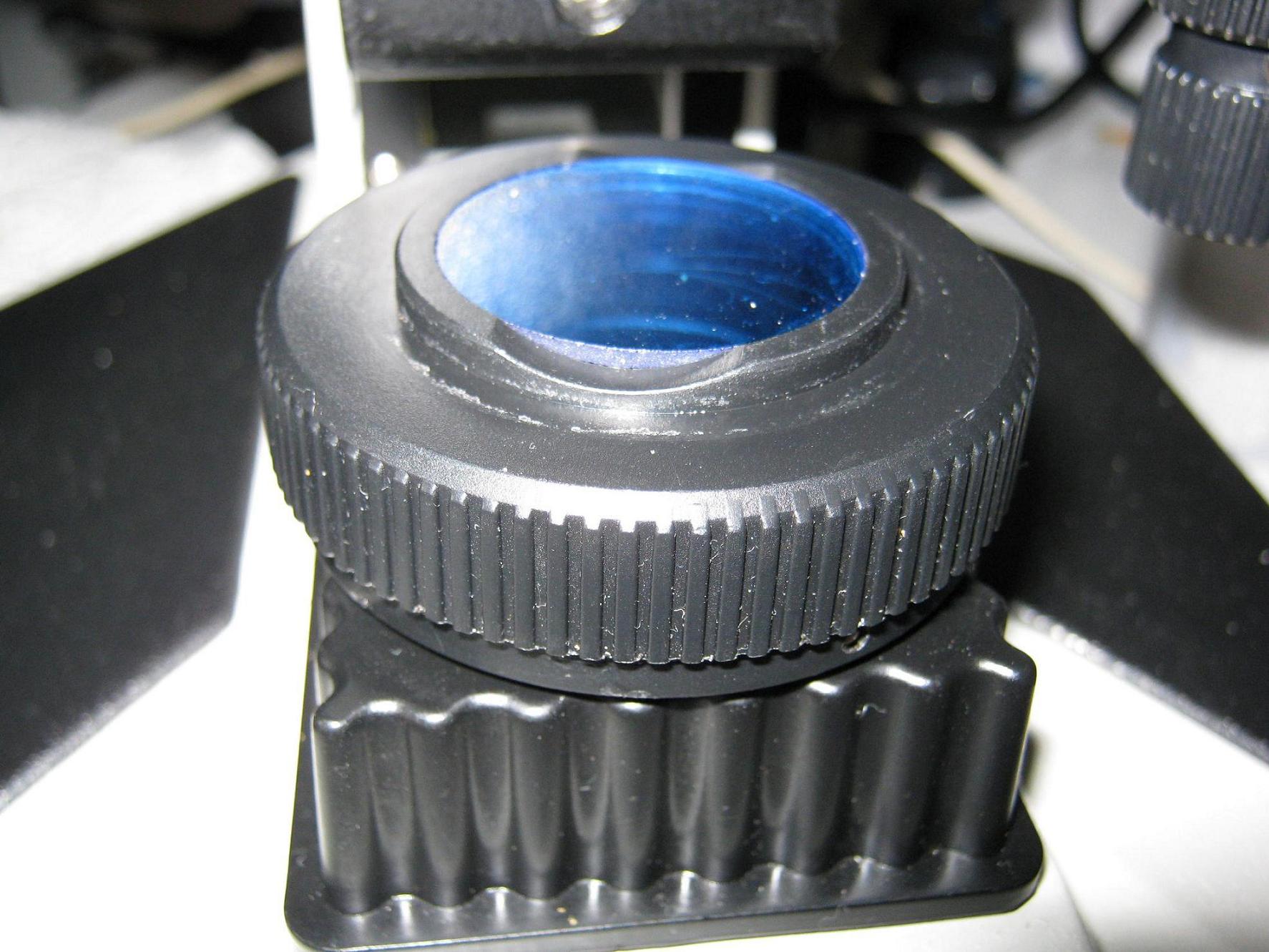

Il filtro blu entra perfettamente sul Kohler (non è merito mio)
Immagine:
253,02 KB

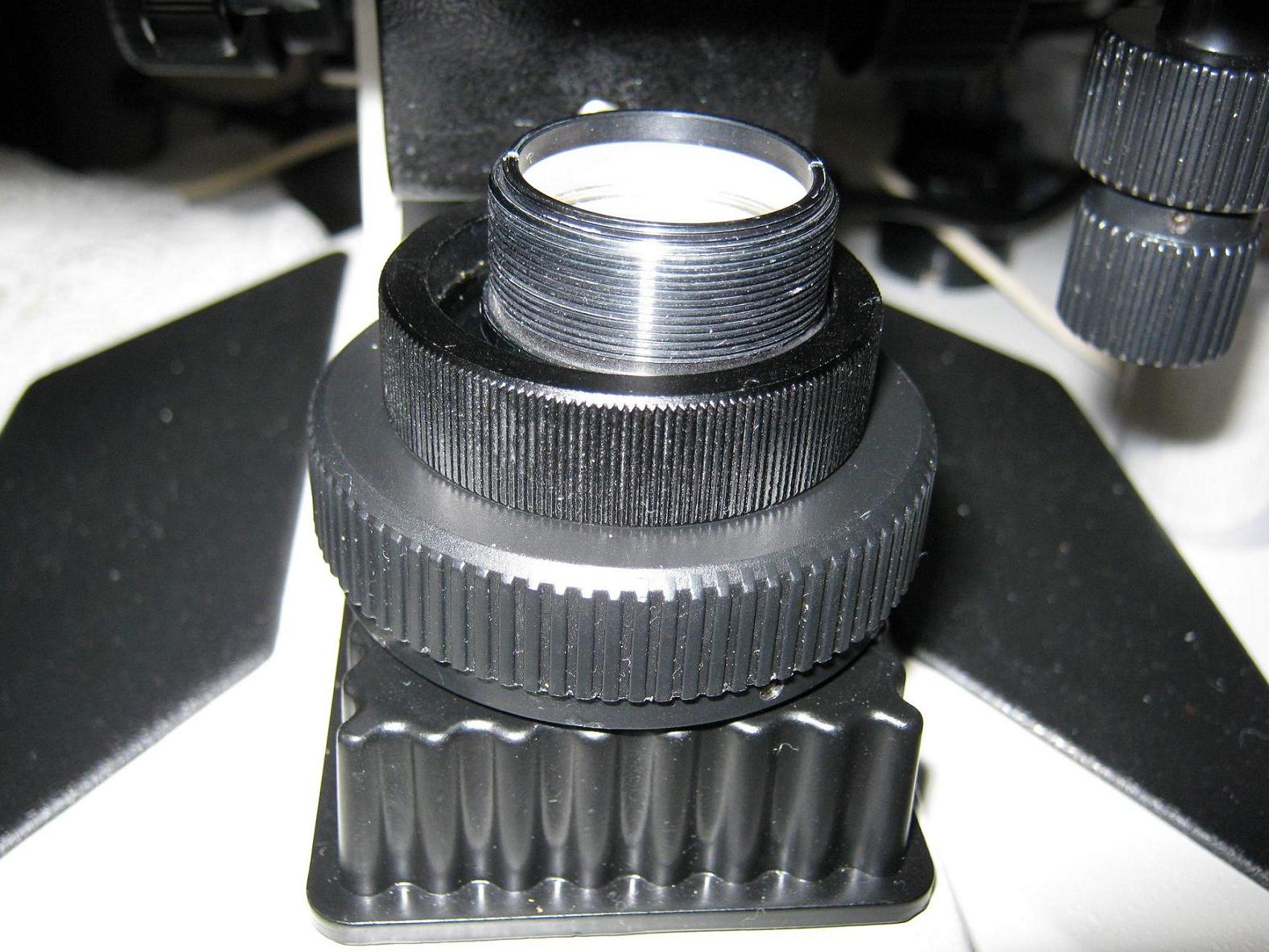

ed ecco il "sotto" completato con polarizzatore e divertitore, che può "basculare" in modo da concentrare la luce dove serve e dove la si vuole indirizzare e nel contempo crea aloni e riflessi dal blu al violetto di notevole gradimento
Immagine:
251,89 KB

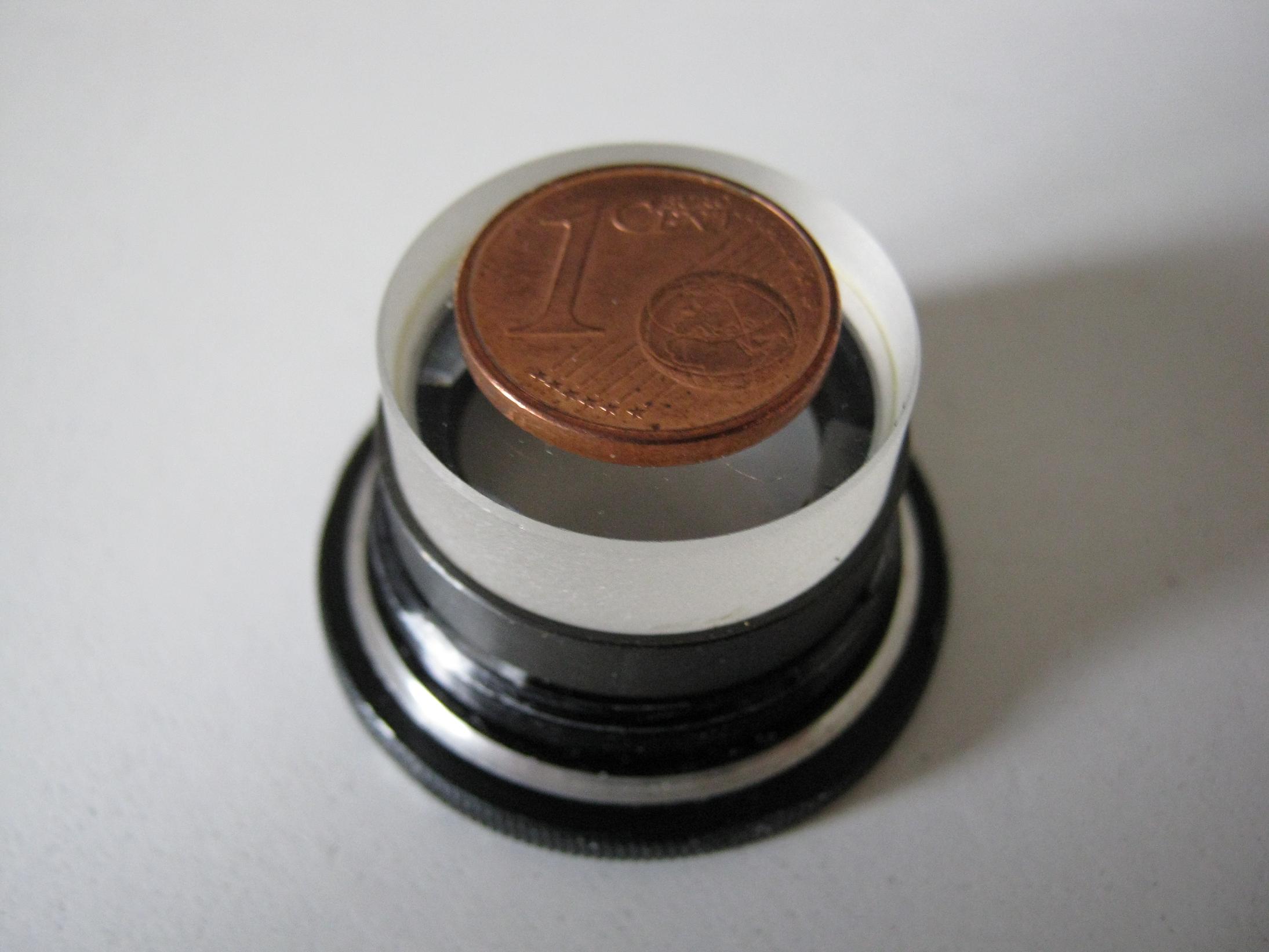

Questo è il nuovissimo "gruppo Loc" che monta nell'ordine: raccordo-anello-lente divergente-moneta
Immagine:
248,15 KB

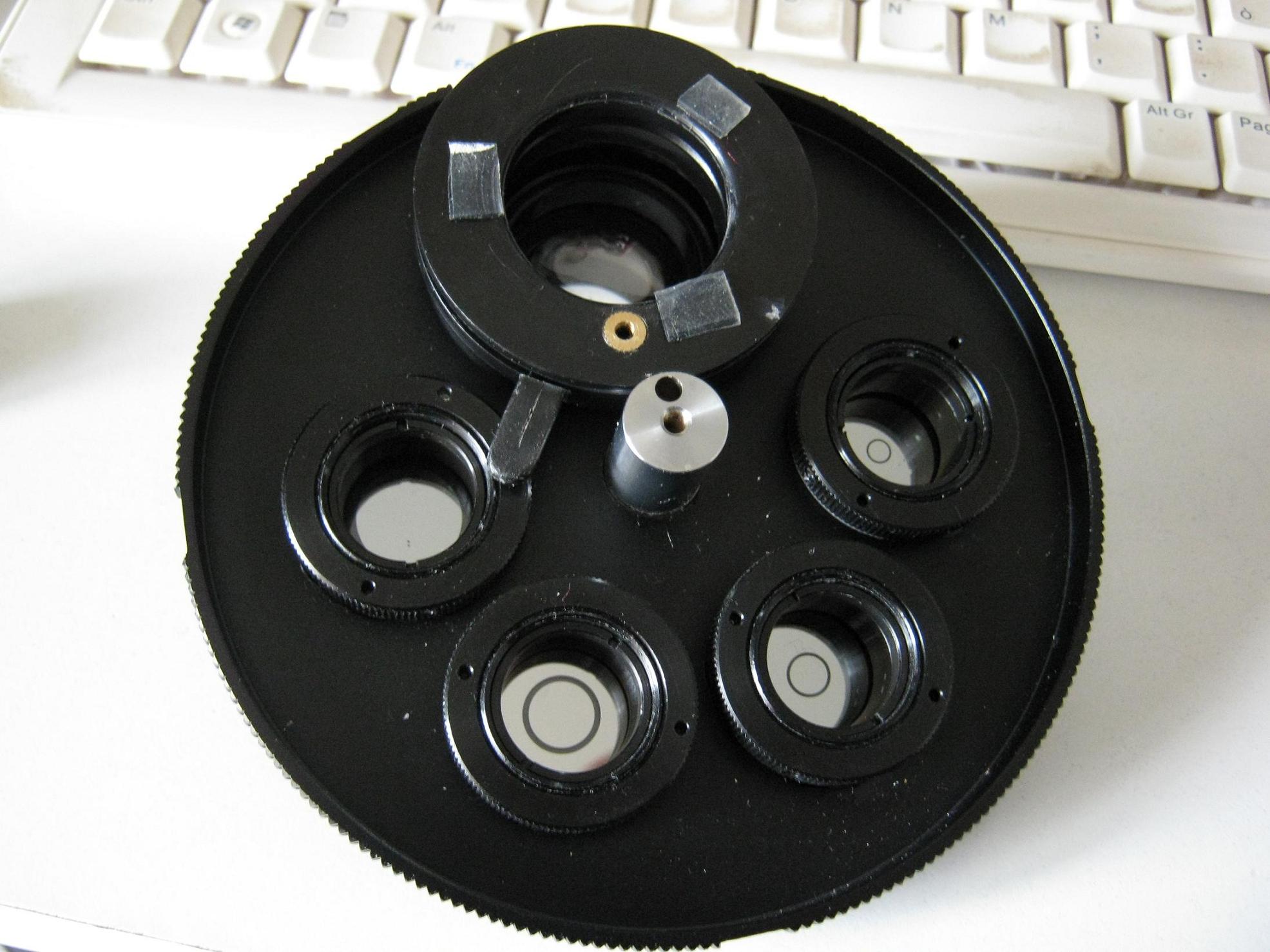

Questo è il condensatore CdF del mio nuovo micro visto "da sotto" con il suo condensatore in corrispondenza dell'occhio "0" (campo chiaro)
Immagine:
267,71 KB

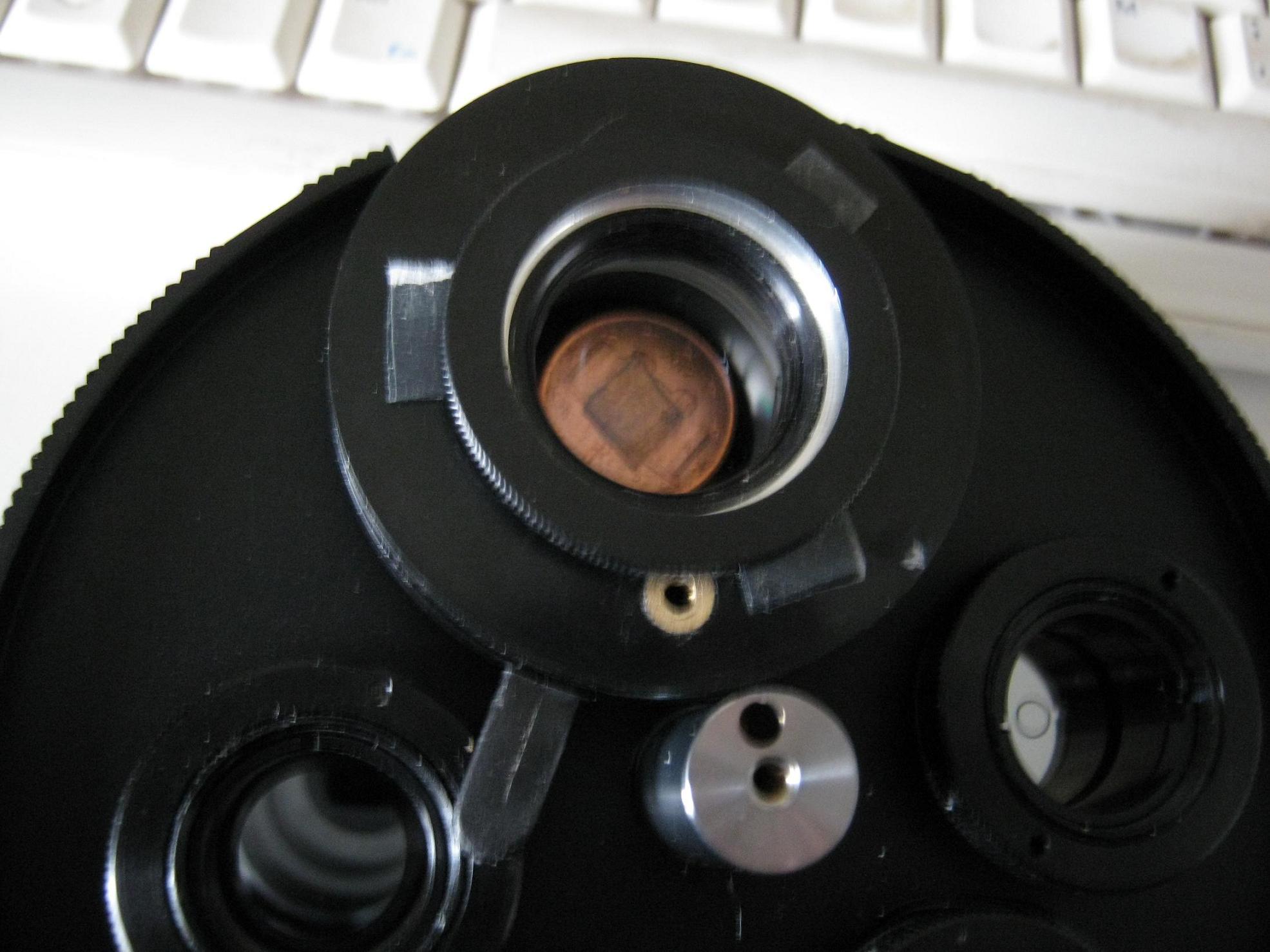

E' qui che inseriremo il gruppo Loc trasformandolo in un condensatore per campo oscuro/Loc
Immagine:
257,85 KB

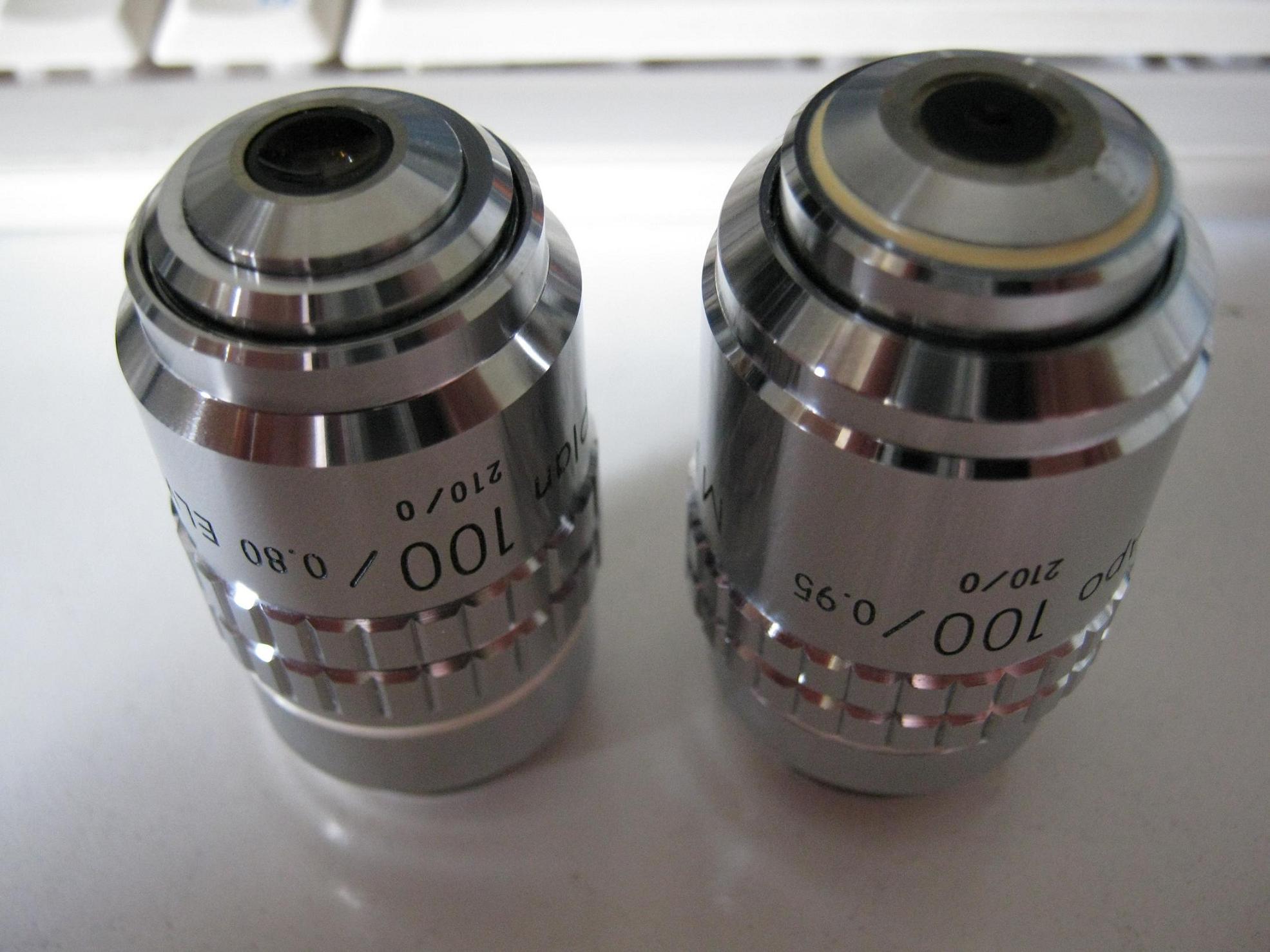

ed ecco i due campioni della mia Loc. Ma mentre il primo ha una working distance generosa permettendo dunque l'osservazione di materiale ancora umido sebbene in fase di evaporazione, il 100x a causa della sua notevole apertura ha una w.d. irrisoria per cui è adibito alla fase successiva, quella in cui tutto il liquido è evaporato ma ancora i soggetti ritengono una qualche percentuale di umidità.
Immagine:
252,91 KB
|
|
|
escocat
Utente Super
Città: Messina
Prov.: Messina
Regione: Sicilia
6612 Messaggi
Tutti i Forum |
Inserito il - 25 gennaio 2014 : 14:36:01
|

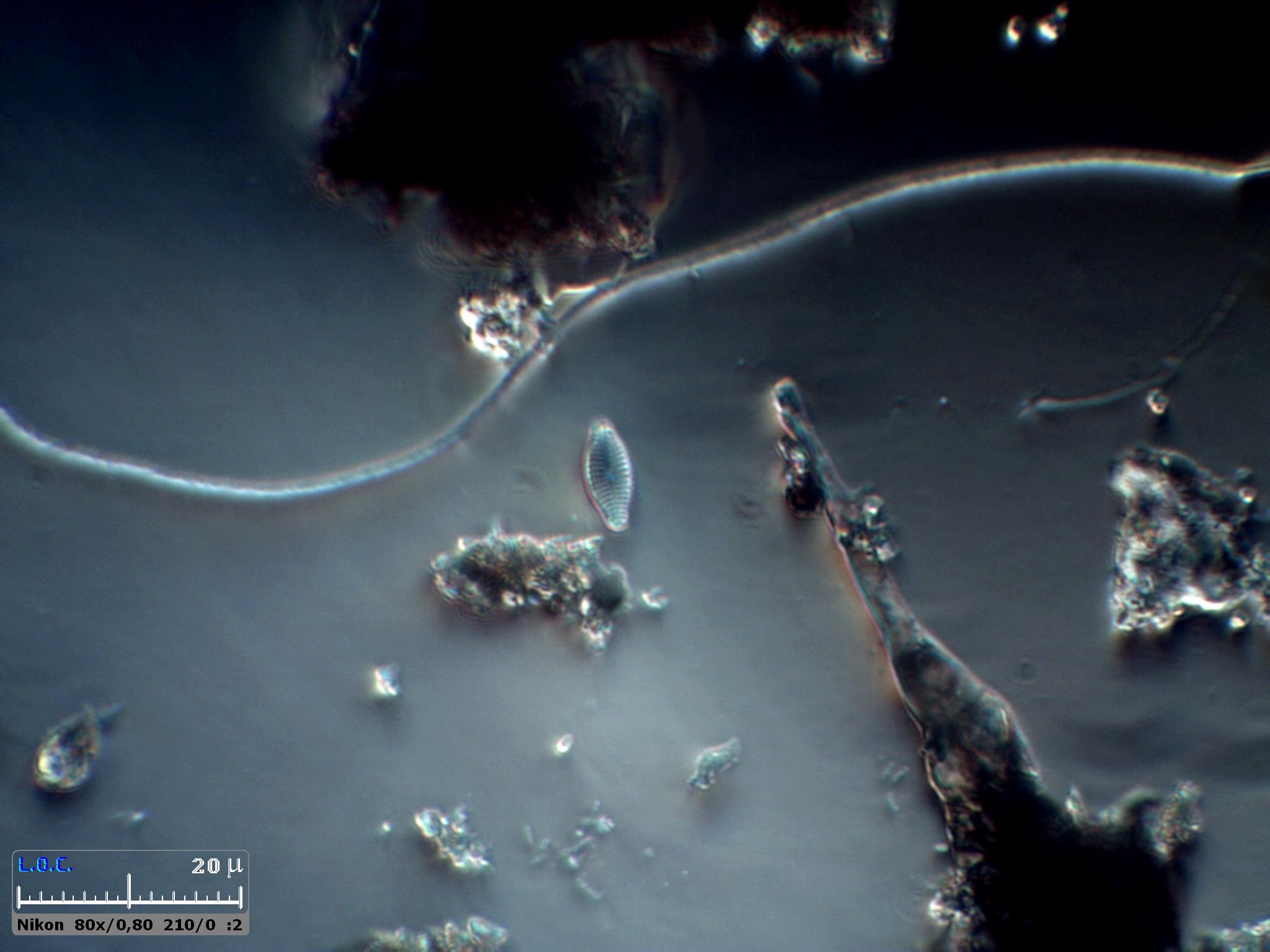

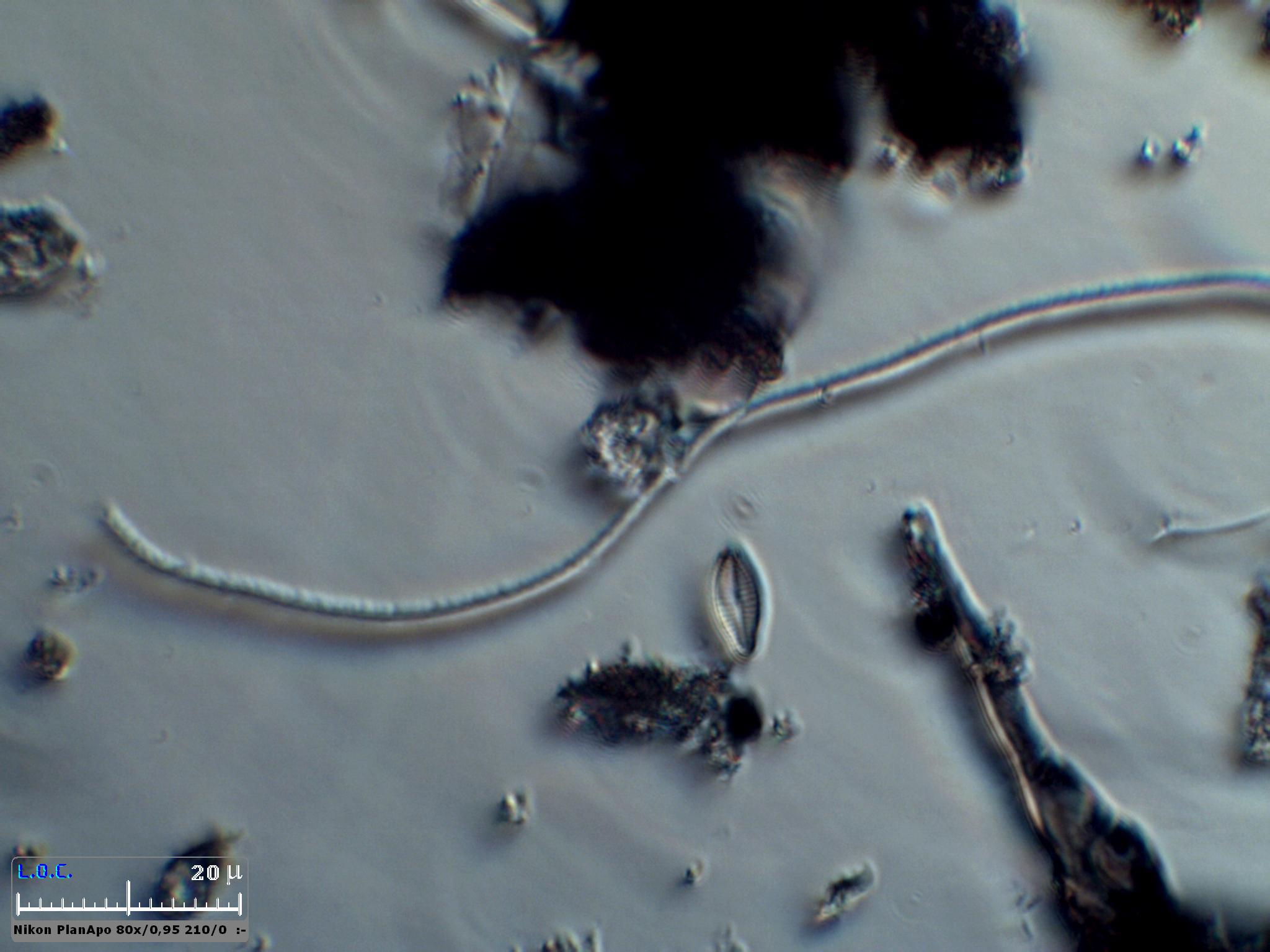

Queste sono due immagini di un piccolissimo frustulo di diatomea realizzate con i due obiettivi di cui sopra.
Ah dimenticavo: anche l'Apo 100x si "comporta" come un 80x.
Immagine:
192,48 KB
Immagine:
193,48 KB
Ora devo studiare per bene come aumentare la nitidezza e come eliminare i rumori di fondo.
 |
Modificato da - escocat in data 25 gennaio 2014 14:40:09 |
 |
|
|
Volvox
Utente Senior
Città: Pisa
Prov.: Pisa
Regione: Toscana
3685 Messaggi
Tutti i Forum |
Inserito il - 26 gennaio 2014 : 19:35:28
|
Che lerciume quella tastiera ...!
Volvox |
"In natura, il ruolo dell'infinitamente piccolo è infinitamente grande" (Louis Pasteur) |
|
|
|
escocat
Utente Super
Città: Messina
Prov.: Messina
Regione: Sicilia
6612 Messaggi
Tutti i Forum |
Inserito il - 26 gennaio 2014 : 21:09:35
|
Era l'ultima cosa a cui pensavo. Noi scienziati siamo tutti un pò distratti.
Comunque hai ragione. Fatto.
Immagine:
254,63 KB |
|
|
| |
