 Inserito il - 14 maggio 2010 : 12:08:06
|
Per la verità di nomi ne ha tanti: cannocchiale centratore, telescopio di Amici, lente di Bertrand, ecc.
Normalmente lo si acquista come accessorio in un sistema a Contrasto di Fase ed il suo utilizzo principale consiste nel farci vedere contemporaneamente l'anello luminoso del condensatore, assieme all'anello opaco dell'obiettivo. Ciò ci permette di spostare il fascio di luce in uscita dal condensatore, in modo da fargli attraversare in toto l'anello opaco dell'obiettivo.

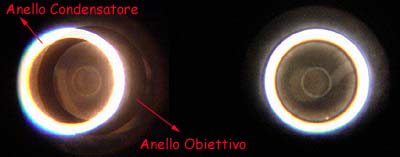

Immagine: Centratura degli anelli di fase.
12,34 KB
Ma a parte questo uso specifico, il centratore è utile in molti altri casi.
Considerate infatti che questo mini telescopio è in grado di mettere a fuoco ed ingrandire qualsiasi oggetto sia presente all'interno del nostro microscopio, pertanto possiamo vedere le lenti, i diaframmi, le immagini, ecc.
Uno degli utilizzi più frequenti è il controllo delle lenti interne degli obiettivi, sia per verificarne la pulizia, sia per individuare eventuali difetti nascosti.

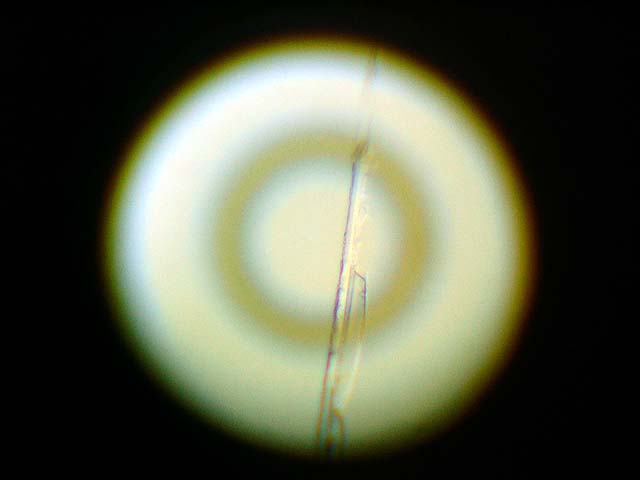

Immagine: Frattura di una lente
18,01 KB
Questo obiettivo funzionava regolarmente, ma aveva un basso contrasto. L'esame con il centratore ha messo in evidenza la frattura di una lente interna, dovuta probabilmente ad un eccessivo serraggio.
Il controllo degli anelli di fase può alle volte risevare delle sgradite sorprese:

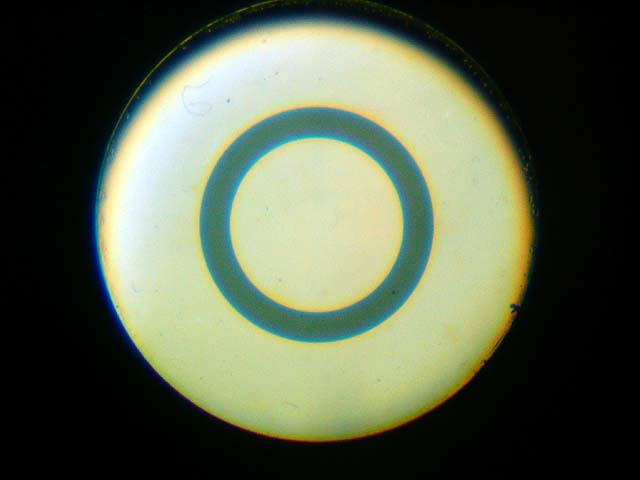

Immagine: anello di fase degradato
22,55 KB
Gli anelli dei vecchi obiettivi possono degradare e cambire le loro proprietà ottiche nel tempo, modificando e riducendo l'effetto del Contrasto di Fase.
Altro utilizzo tipico del centratore è nell'allineamento ottico dei vari componenti del microscopio.

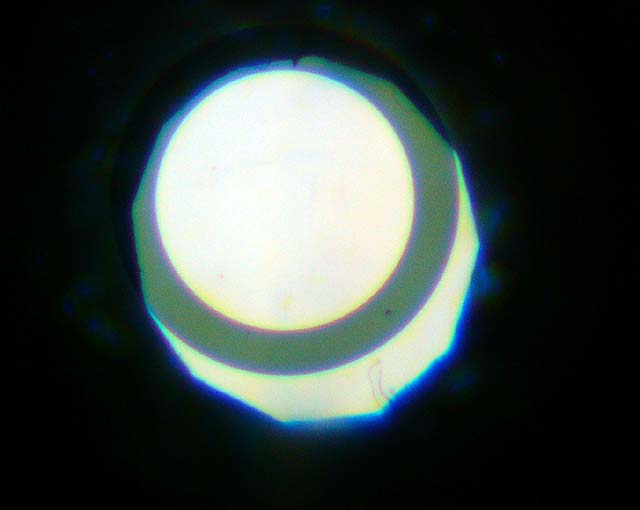

Immagine: Obiettivo fuori allineamento
20,51 KB
In questo caso il cattivo funzionamento del microscopio era causato dal non perfetto allineamento del revolver porta obiettivi. E' bastato chiudere il diaframma di apertura per vedere che mentre il condensatore era regolarmente centrato, l'biettivo era spostato lateralmente.
Allo stesso modo si possono controllare le sorgenti luminose, sia a LED sia ad incandescenza.

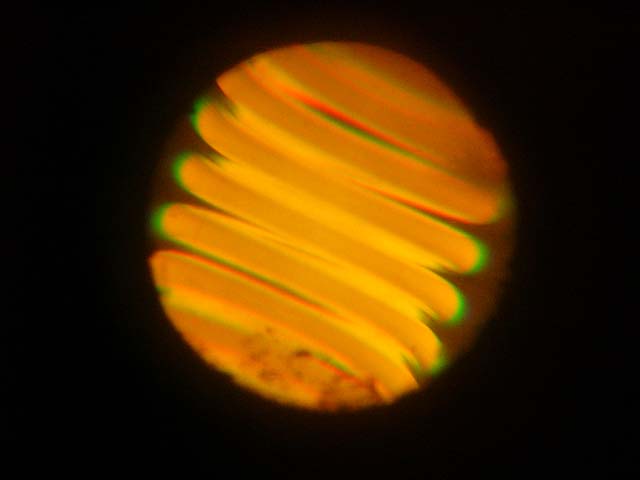

Immagine: Lampada perfettamente centrata
17,2 KB
Ricordatevi però di eliminare dal percorso ottico gli eventuali filtri smerigliati che i costruttori hanno la cattiva abitudine di inserire per rendere più uniforme la distribuzione della luminosità.
Spesso, per facilitare l'individuazione degli errori di allineamento, è utile creare dei punti di "centro" facilmente individuabili, normalmente vengono creati chiudendo i diaframmi e evidenziando così il centro del condensatore o dell'obiettivo.

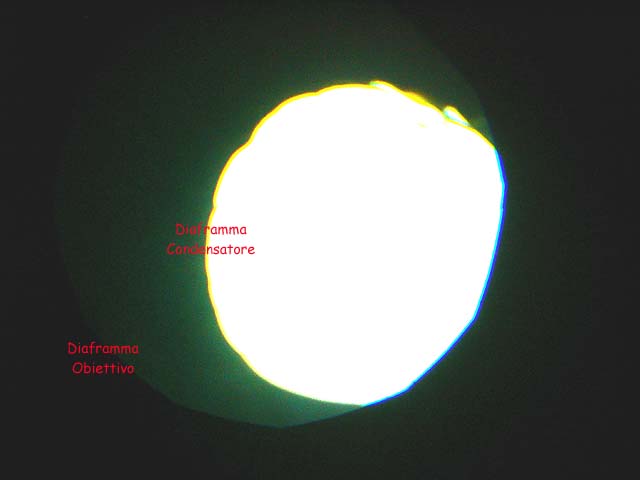

Immagine: Errori di allineamento
17,58 KB
In questo caso si vede come vi sia un leggero disallineamento sia a carico del condensatore, sia a carico del rotore porta obiettivi.
Come vedete un semplice strumentino del costo di 30/40 Euro può mettere in evidenza e spiegare come mai un pur magnifico strumento non funziona bene come dovrebbe.
Del resto i problemi di allineamento sono all'ordine del giorno anche negli strumenti appena usciti dalla fabbrica, basta pensare alla grazia con cui gli addetti ai pacchi postali si lanciano l'un l'altro i nostri delicati microscopi: "questo l'ho preso, questo l'ho preso, Hoops ! Questo è caduto."
Infine, il problema allineamento è particolarmente subdolo perchè non sempre è immediatamente evidente, spesso si continua ad usare per anni un microscopio che ci delude, quando il difetto era facilmente individuabile ed eliminabile con un minimo di manutenzione.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria)
|
|
|
escocat
Utente Super
Città: Messina
Prov.: Messina
Regione: Sicilia
6612 Messaggi
Tutti i Forum |
Inserito il - 14 maggio 2010 : 12:17:38
|
Ottimo lavoro.
Tanto più piccolo è ciò che osserviamo, tanto più grandi saremo. |
 |
|
|
sapiens
Utente Senior
Città: valeggio sul mincio VR
1344 Messaggi
Tutti i Forum |
Inserito il - 14 maggio 2010 : 14:29:25
|
corro a vedere!
La vita non è un gran che ma è sempre meglio di quella dei protozoi (e delle api)
Link |
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 14 maggio 2010 : 22:31:35
|

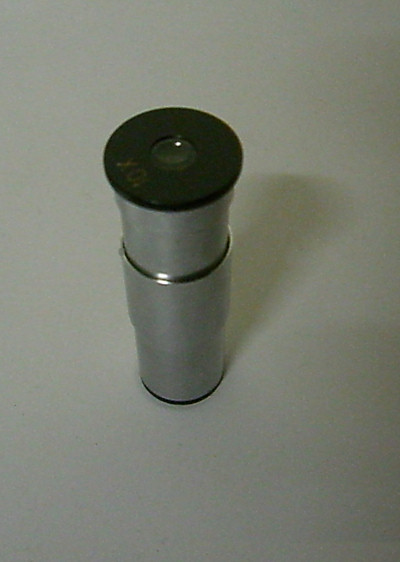

questo è il mio, che mi sono costruito qualche giorno fa con due vecchi oculari.
Immagine:
45,13 KB
è bruttino, ma sembra funzioni abbastanza bene.
devo però ancora inserirgli un reticolo
Giuseppe |
|
|
|
Aphyllo
Moderatore
Città: firenze
Prov.: Firenze
Regione: Toscana
9109 Messaggi
Micologia |
Inserito il - 14 maggio 2010 : 23:12:37
|
Veramente interessante anche questo topic, grazie Enotria!
A riguardo della centratura della lampada:
il mio microscopio all'uscita del corpo lampada ha due lenti incollate tra di loro, una delle quali ha una superficie smerigliata. Quindi non si può togliere solo la smerigliatura e lasciare invariato tutto il resto.
Di solito faccio la centratura della lampada togliendo questa lente, però rimontandola non trovo il sistema di verificare se la centratura è ancora esatta.
Come fare?
Marco F. |
|
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 15 maggio 2010 : 07:10:33
|
x Geppe:
molto interessante l'autocostruzione del centratore, perchè non ci metti delle foto del montaggio o uno schema di come l'hai assemblato ?
x Aphyllo:
direi che operi in modo corretto. Prima togli la lente e fai la centratura della lampada, poi rimetti la lente e, senza più spostare lateralmente, fai la messa a fuoco.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
|
|
|
Volvox
Utente Senior
Città: Pisa
Prov.: Pisa
Regione: Toscana
3685 Messaggi
Tutti i Forum |
Inserito il - 15 maggio 2010 : 15:45:15
|
| Messaggio originario di Aphyllo:
Veramente interessante anche questo topic, grazie Enotria!
...Di solito faccio la centratura della lampada togliendo questa lente, però rimontandola non trovo il sistema di verificare se la centratura è ancora esatta... |
Aphyllo, mio intendimento non è certamente quello di far inorridire l'ottimo Enotria e, conseguentemente, di farmi radiare dall'albo dei suoi amici, ma soltanto quello di suggerire una pratica ed efficace alternativa: cospargere con cautela un sottilissimo strato di olio di vaselina o motore (nuovo!) sulla parte smerigliata della lente, in modo tale che non coli. In questo modo, la lente torna pressoché trasparente e puoi vedere chiaramente il filamento della lampada. Se, poi, preferisci tornare all'effetto smerigliato, non è un grosso problema detergere accuratamente la lente con un po' di benzina.
Per farmi internare, occorre attivare un procedimento di Trattamento Sanitario Obbligatorio presso il Comune di Pisa, che, poi, lo passerà al Giudice tutelare per la convalida: però, evitate di farlo di venerdì, perché, di sabato, non si trova un magistrato neanche a pagarlo a peso d'oro.
Volvox
"Omnia ab ovo".
Le còcce, pe' piacere, ner biologgico! |
|
|
|
Aphyllo
Moderatore
Città: firenze
Prov.: Firenze
Regione: Toscana
9109 Messaggi
Micologia |
Inserito il - 15 maggio 2010 : 22:44:58
|
Caro Volvox, avevo già letto in un tuo precedente messaggio questo tuo consiglio trovandolo geniale e per questo temo che ora ad essere internati dovremmo essere in due. Per quanto mi riguarda il procedimento è lo stesso ma va inoltrato all'organo competente del Comune di Firenze piuttosto che presso quello di Pisa.
Gli ingegneri della Leitz però quando progettavano i microscopi si preoccupavano di eliminare ogni possibile aberrazione, non solo ottica degli obbiettivi ma anche mentale dei clienti, per cui hanno pensato bene di incollare le due lenti in modo che la parete smerigliata rimanesse all'interno. Insomma hanno INTERNATO la smerigliatura per evitare di internare noi!
Sono d'accordo che si tratta di un palliativo ma bisogna comprenderli poichè non essendo noi ancora nati non potevano loro comprendere a quale livello possono giungere le distorsioni mentali.
Tornando a noi: l'olio di oliva non andrebbe bene?
Marco F. |
|
|
|
Volvox
Utente Senior
Città: Pisa
Prov.: Pisa
Regione: Toscana
3685 Messaggi
Tutti i Forum |
Inserito il - 15 maggio 2010 : 23:33:42
|
| Messaggio originario di Aphyllo:
...l'olio di oliva non andrebbe bene?... |
L'olio d'oliva va bene lo stesso, ma a condizione di detergerlo sollecitamente dalle lenti: oltre al fatto che si "cuoce", il che non accade in egual misura agli olii minerali, si ossida e irrancidisce e si trasforma in una superficie altamente e disgustosamente appiccicosa, improponibile, anche in termini etici, alle nostre superne tecnologie!
Ma, a te, che te frega, se la superficie smerigliata è inclusa?
Volvox
"Omnia ab ovo".
Le còcce, pe' piacere, ner biologgico! |
|
|
|
Aphyllo
Moderatore
Città: firenze
Prov.: Firenze
Regione: Toscana
9109 Messaggi
Micologia |
Inserito il - 15 maggio 2010 : 23:37:16
|
| Ma, a te, che te frega, se la superficie smerigliata è inclusa?
|
L'olio non va messo direttamente su di essa? se è nella parte interna incollata come faccio?
Marco F. |
|
|
|
Volvox
Utente Senior
Città: Pisa
Prov.: Pisa
Regione: Toscana
3685 Messaggi
Tutti i Forum |
Inserito il - 15 maggio 2010 : 23:48:37
|
| Messaggio originario di Aphyllo:
...se è nella parte interna incollata come faccio?... |
Semplice: ti attacchi! Del resto, a Firenze i tram cui attaccarsi ci sono ancora, cosa che più non avviene a Pisa da molti decenni!
Volvox
"Omnia ab ovo".
Le còcce, pe' piacere, ner biologgico! |
|
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 16 maggio 2010 : 09:51:04
|
Aphyllo, com'è che dicono i fiorentini ?
"Meglio un morto in casa che un pisano all'uscio", mi pare di ricordare.
E pensare che nonostante tutti questi nobili sentimenti, hanno voluto ugualmente fare l'Italia unita, l'Europa unita, le Nazioni unite, ecc. ecc.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
|
|
|
Aphyllo
Moderatore
Città: firenze
Prov.: Firenze
Regione: Toscana
9109 Messaggi
Micologia |
Inserito il - 16 maggio 2010 : 14:11:46
|
Molto meglio parlar di microscopi che di tram o di Pisani che non ci si possono neppure attaccare...
Marco F. |
|
|
|
Volvox
Utente Senior
Città: Pisa
Prov.: Pisa
Regione: Toscana
3685 Messaggi
Tutti i Forum |
Inserito il - 16 maggio 2010 : 15:51:13
|
Ma a me, che me frega? Io so' romano de Roma!
Comunque, Aphyllo, nel tuo caso non resta che fare come già fai tu: nella messa a punto del trabiccolo, se non c'è modo empirico di eludere la smerigliatura, conviene escluderla.
