Il condensatore di Heine

Nuova Discussione

Versione Stampabile

Leggi più tardi

Autore

Discussione

Aphyllo
Moderatore

Città: firenze
Prov.: Firenze

Regione: Toscana

9108 Messaggi
Micologia

Inserito il - 05 ottobre 2009 : 18:01:39

Il condensatore di Heine è un gioiellino progettato e commercializzato solo dalla Leica-Leitz.

Va collocato al posto del normale condensatore ed ha la particolarità di emettere, come il condensatore di fase, un cono di luce cavo al suo interno, ma in più la base del cono si può allargare o restringere a piacimento tramite un comando a vite posto a lato del condensatore.

Necessita di obbiettivi dedicati (i Leitz serie PV) che sono speciali obbiettivi dotati di un anello di fase.

Le posizioni di possibile settaggio sono infinite, vista la gradualità nell’allargare o restringere il cono di luce, ma quelle principali sono 4 ognuna delle quali è più o meno adatta ai vari obbiettivi e al soggetto da osservare:

1. Campo chiaro (in realtà l’effetto ottenuto è quello dell’illuminazione obliqua o di una incredibile definizione con l’obbiettivo 90 pv oil n.a. 0,32)

2. Contrasto di fase

3. Posizione tra il contrasto di fase e il campo scuro (negli obbiettivi apo 40x e apo 63x in questa posizione si ottiene una grandissima definizione e successivamente oggetti in rilievo su un bellissimo sfondo azzurro)

4. Campo scuro

Ho scattato foto con l’obbiettivo 40x apo pv (a.n. 0,70) aggiungendo alle posizioni principali anche quelle di:

• Fase 2 (che è al limite di uscita dal contrasto di fase)
• quella immediatamente prima del campo scuro
• quella sul confine del campo scuro caratterizzata dallo sfondo azzurro).

Le posizioni quindi in totale diventano 7 e sono:

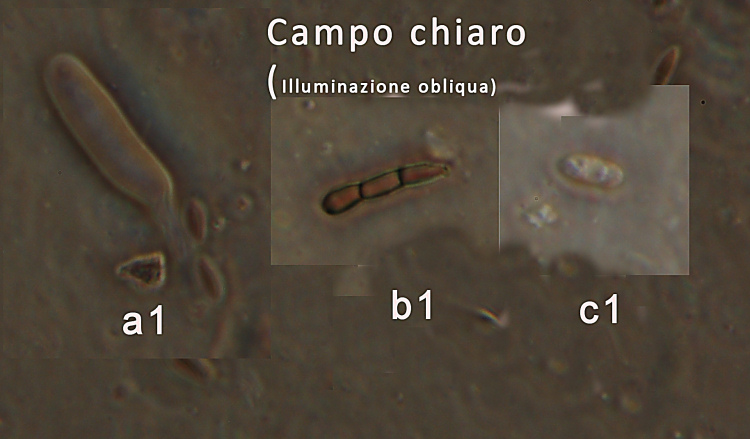

1. Campo chiaro

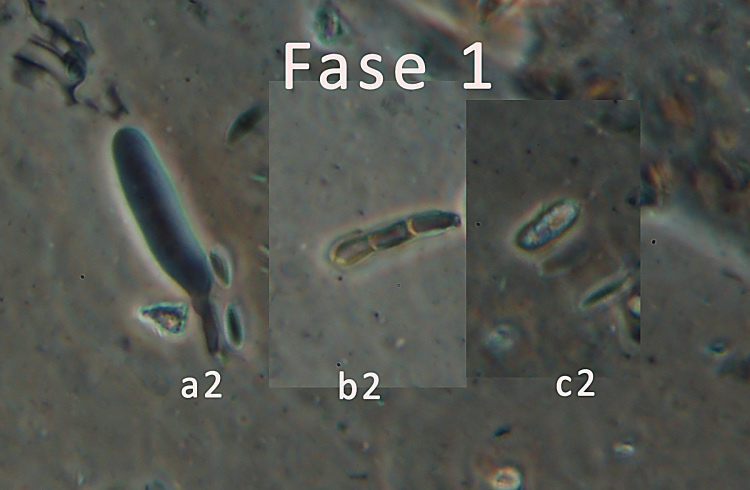

2. Fase 1

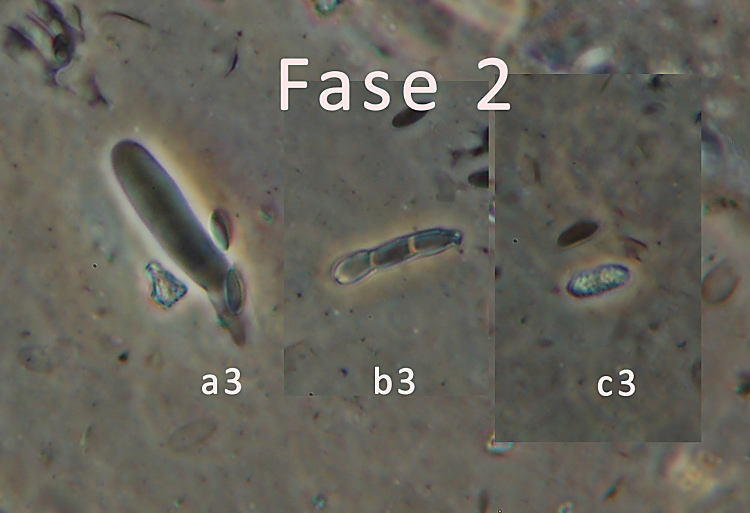

3. Fase 2

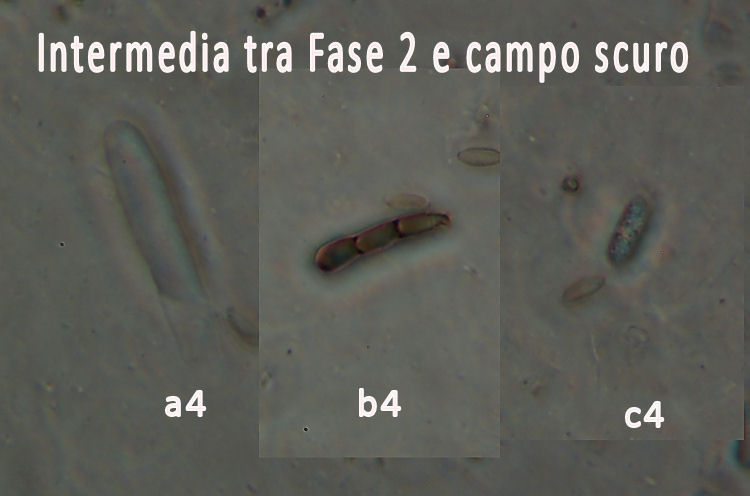

4. Intermedia tra Fase 2 e campo scuro

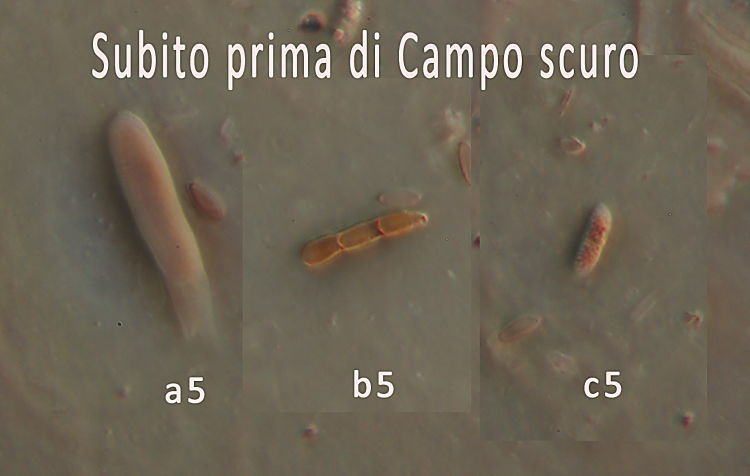

5. Subito prima di Campo scuro

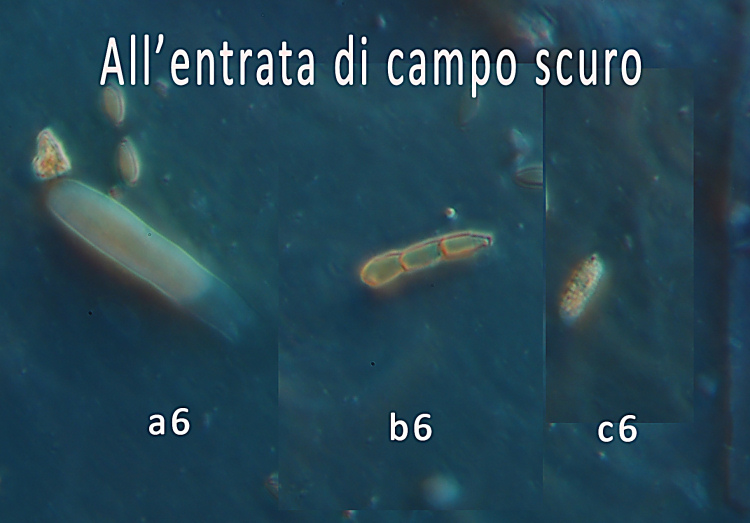

6. All’entrata di campo scuro (sfondo azzurro)

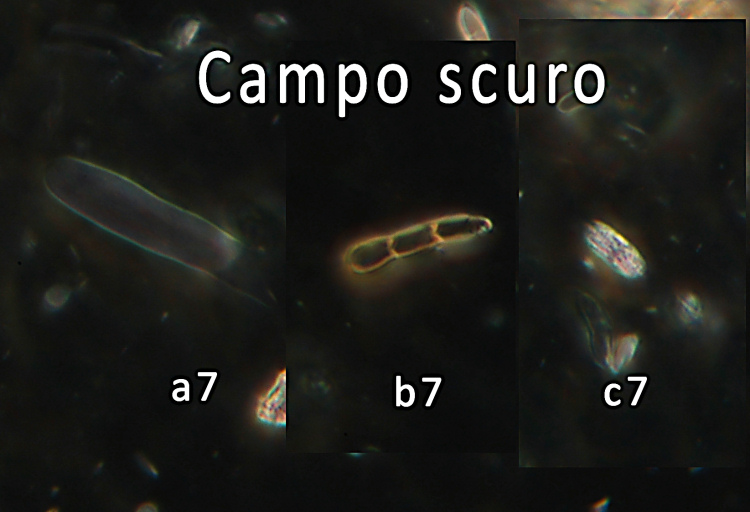

7. Campo scuro

Ho osservato 3 oggetti:
a. Un cistidio rotto (svuotato del citoplasma)
b. Una struttura colorata (bruna) settata
c. Una spora piena di contenuto granuloso rifrangente.

Nelle successive foto le iscrizioni indicano il soggetto (a,b,c) e il numero della relativa posizione del cono di luce (da 1 a 7)
Ad esempio c7 significherà: foto della spora in campo scuro

Aphyllo
Moderatore

Città: firenze
Prov.: Firenze

Regione: Toscana

9108 Messaggi
Micologia

Inserito il - 05 ottobre 2009 : 18:05:00

Immagine:
Il condensatore di Heine

128,98 KB

Immagine:
Il condensatore di Heine

156,09 KB

Immagine:
Il condensatore di Heine

164,2 KB

Immagine:
Il condensatore di Heine

40,55 KB

Immagine:
Il condensatore di Heine

132,61 KB

Immagine:
Il condensatore di Heine

147,68 KB

Immagine:
Il condensatore di Heine

129,46 KB

Aphyllo
Moderatore

Città: firenze
Prov.: Firenze

Regione: Toscana

9108 Messaggi
Micologia

Inserito il - 05 ottobre 2009 : 18:09:53

Come avrete notato ogni soggetto ha una propensione per una o più posizioni rispetto all'anello di fase dell'obbiettivo, dipendentemente dalla sua luminescenza in fase, dal suo colore, dal suo spessore e dallo spessore delle sue pareti.

Aphyllo
Moderatore

Città: firenze
Prov.: Firenze

Regione: Toscana

9108 Messaggi
Micologia

Inserito il - 05 ottobre 2009 : 19:13:18

L'accoppiata tra questo condensatore e l'obbiettivo 90x pv apo oil (n.a. 1,32) secondo me da immagini miracolose, anche se è molto difficile (suscettibile) da usare e quasi sempre (come potrete notare) inservibile in campo scuro.

Intanto questo è un'assaggio di una spora, lunga circa 10 micron in campo chiaro:

Immagine:
Il condensatore di Heine

99,81 KB

Aphyllo
Moderatore

Città: firenze
Prov.: Firenze

Regione: Toscana

9108 Messaggi
Micologia

Inserito il - 05 ottobre 2009 : 19:17:04

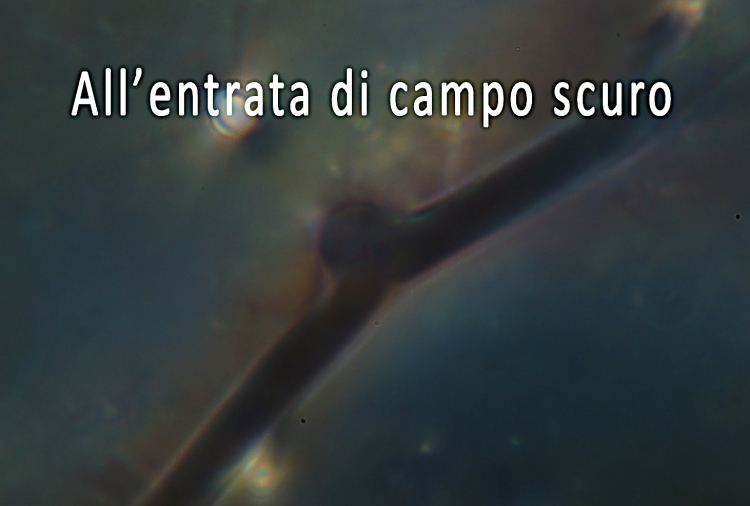

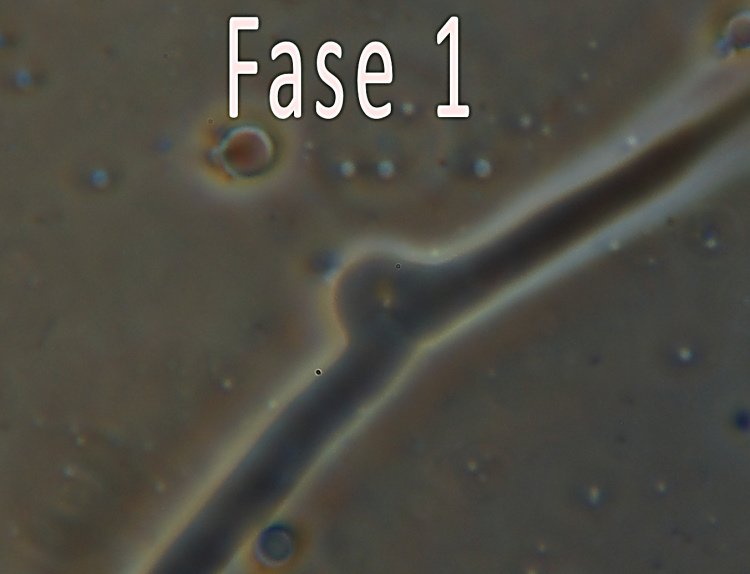

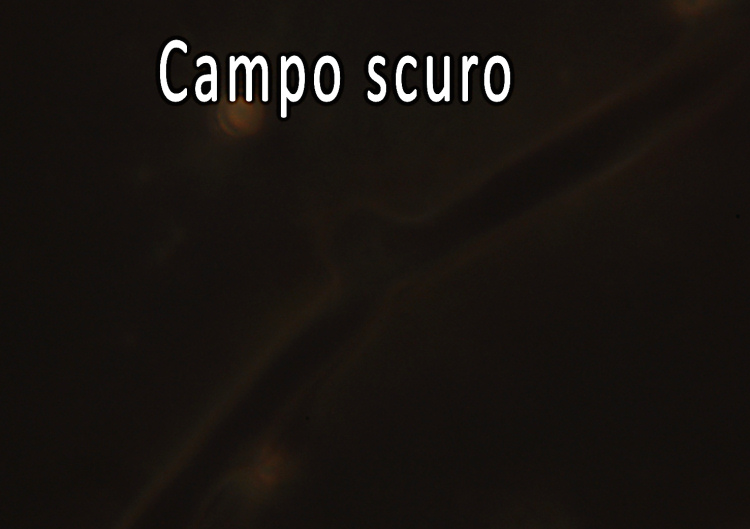

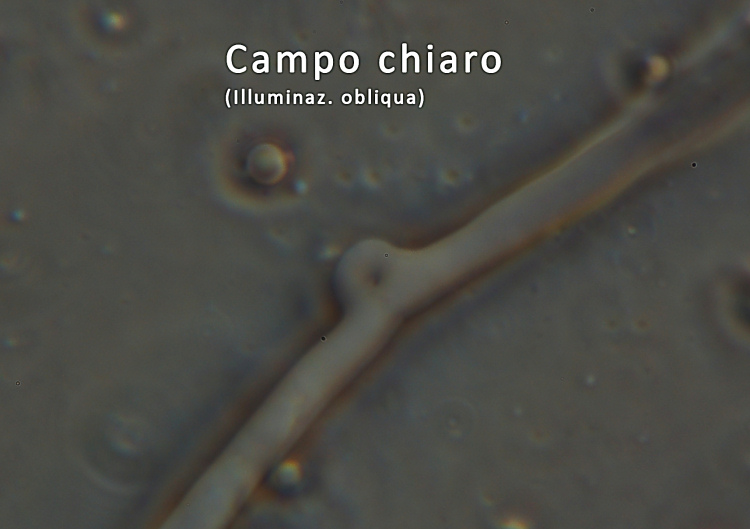

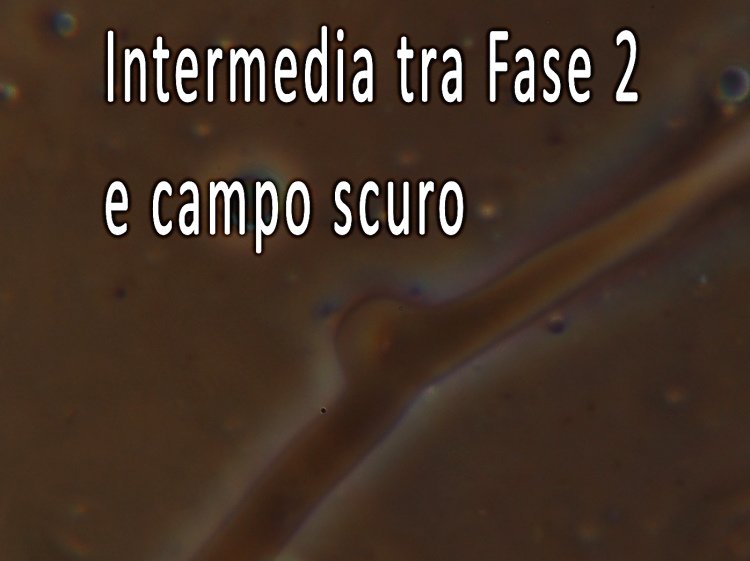

Ecco invece un giunto a fibbia visto nelle sette posizioni:

Immagine:
Il condensatore di Heine

121,86 KB

Immagine:
Il condensatore di Heine

137,97 KB

Immagine:
Il condensatore di Heine

137,24 KB

Immagine:
Il condensatore di Heine

147,86 KB

Immagine:
Il condensatore di Heine

136,02 KB

Immagine:
Il condensatore di Heine

122,35 KB

Immagine:
Il condensatore di Heine

103,77 KB

Fomes
Moderatore

Città: Prov. Milano

5273 Messaggi
Tutti i Forum

Inserito il - 05 ottobre 2009 : 22:57:39

Complimenti Aphyllo,
tecnica e spiegazione eccellente.
Microscopia ad altissimi livelli e le immagini che catturi sono straordinarie.
Molto interessante il condensatore di Heine……

P.S. trovo particolarmente affascinanti le immagini “subito prima di campo scuro-a5, b5, c5” e “all’entrata di campo scuro- a6, b6, c6”……….beh ma anche il giunto a fibbia (campo chiaro) non scherza.....

Fomes

Maurizio Gazzaniga
Utente Senior

Città: Borgarello
Prov.: Pavia

2838 Messaggi
Flora e Fauna

Inserito il - 30 ottobre 2009 : 09:05:38

I complimenti anche da parte mia. Avevo letto di questo condensatore ma è la prima volta che lo vedo in azione. Davvero interessante.
