 Inserito il - 30 aprile 2011 : 18:58:11
|
ciao e benvenuto.
io non lo conosco, ma perchè vuoi un condensatore con NA > 0,9 ?
quanti di noi pensi utilizzino normalmente un tale condensatore ?
io credo praticamente nessuno, e forse solo in casi rarissimi.
magari qualcuno " pensa di utilizzarlo " ma lo ha semplicemente montato senza sfruttarlo
se non usi il condensatore in immersione ( dico proprio il condensatore, non l'obiettivo; olio anche sotto al vetrino ) non ci vai sopra lo 0,9 o giù di lì.
a parte questo, ci posti qualche foto del tuo nuovo acquisto ?
saluti
Giuseppe
Link |
 |
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 19:36:55
|
Ciao,
Grazie di aver risposto.
Ho trovato in rete in un forum in inglese una persona che che denigrava i microscopi di questo tipo vantando il suo 1.4 di NA contro uno scarso 0.9.
Però avevo già letto l'articolo di Enotria che appunto parlava di come l'NA può degradare bruscamente da 1.4 se poi lo si usa a secco.
L'unica cosa che mi chiedo è questa:
Perchè ci si sforza di fare il 100 ad olio con NA 1.25 se poi si mette un condensatore che ne limita la risoluzione. E questo non è l'unico microscopio che ho visto cercando di acquistare qualcosa di serio su Ebay con NA 0.9.
Appena possibile faccio una foto, la riduco e provo ad allegarla.
Per ora scrivo il link dell'inserzione dove ci sono alcune foto.
Link
La dotazione è discreta e l'oggetto è molto stabile. Mi aspettavo qualcosa di meno massiccio. Pesa quasi 10Kg. Ovviamente ha dentro anche il trasformatore per la lampada da 20W che contribuisce ad aumentarne il peso.
Una cosa che non mi è perfettamente chiara è l'allineamento dell'illuminatore di Koheler. Le istruzioni tradotte dal russo all'inglese non sono chiarissime... Conosci qualche documento in italiano sull'argomento?
Grazie.
Mircho |
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 19:58:45
|
avevo nel frattempo letto l'inserzione,
bello direi meglio dei cinesoni con quel prezzo.
unica pecca è che non ha la testa trino, e prima o poi ti viene voglia di averla per le foto.
però puoi sempre trovarne una in seguito.
ma il rotore è a 4 o 5 posizioni ?
per il Koeler trovi molte indicazioni su come operare nei vecchi post;
dalle foto non vedo il diaframma di campo, ma nell'inserzione è descritto, quindi ce l'hai.
per le regolazioni, è abbastanza semplice:
metti a fuoco un soggetto con i due diaframmi aperti
chiudi quello inferiore e modificando l'altezza del condensatore metti a fuoco l'immagine del diaframma di campo, unsieme al soggetto.
riaprilo fino ai limiti del campo visivo e centralo bene.
inizia a chiudere il diaframma superiore ( quello di apertura posto nel condensatore ) fino a quando noti un leggero calo di luminosità.
sei a posto.
se vuoi controllare le prime volte, togli un oculare,
dovresti vedere in fondo al tubo l'immagine del diaframma di apertura che limita al 80 90 % il campo visivo.
se non la vedi, hai sbagliato qualcosa.
Giuseppe
Link |
|
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 20:05:15
|
Per il condensatore il problema vero è l'attacco, una volta era a collare, ora mi parli di una slitta.
Faresti bene a fare un paio di foto dell'attacco del condensatore, così vediamo com'è ora.
Per la scelta io non avrei dubbi, per molti anni la LOMO ha prodotto uno dei migliori condensatori esistenti, il famoso 1,40 di a.n. con diaframma spostabile lateralmente, una copia molto ben fatta e ringiovanita di un precedente modello della Zeiss.
Uno dei pochi casi in cui la copia è molto superiore all'originale, ma il motivo è semplice, i parecchi anni di differenza si sentono sulle lenti e la Zeiss non l'ha più prodotto per problemi di costo.

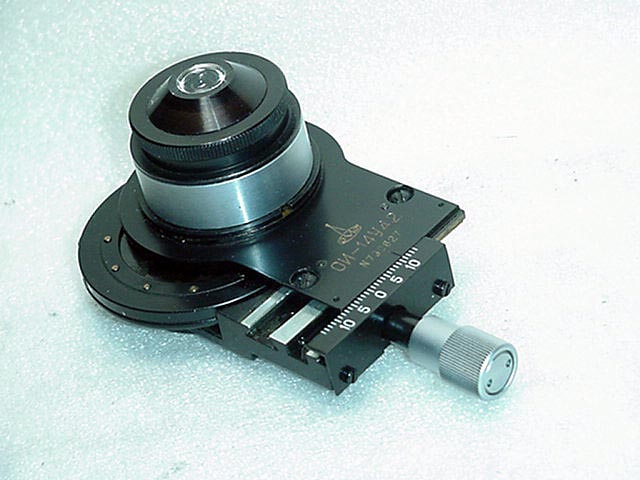

Immagine: Cond. LOMO 1,4 a.n. diaf. lat.
52,09 KB
Resta solo da vedere se possiamo montarlo.
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
|
|
|
escocat
Utente Super
Città: Messina
Prov.: Messina
Regione: Sicilia
6612 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 21:44:12
|
| Ma mi pare di capire dall'inserzione che se vuoi il condensatore per l'immersione lo puoi avere pagando un sovrapprezzo... |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 21:47:26
|
Buona sera a tutti,
iniziamo dalla centratura dell'illuminatore.
Io ho proceduto più o meno così. L'unica cosa, e questo forse è un difetto del microscopio, è che passando da un obiettivo all'altro ci sono sostanziali differenze nella regolazione della centratura del condensatore. E' chiaro che è quasi impossibile che i piani di appoggio degli obiettivi sul revolver siano al millesimo, così come le filettature per gli obiettivi qualche spostamento angolare lo provocano. Magari un Nikon ha il revolver meccanicamente più preciso del Lomo. Mi dirai se anche per te la centratura va fatta per ogni obiettivo.
Il revolver è a 4 posti, quindi se voglio montare il 4x devo smontare il 100x, ma mi pare accettabile.
Certo che Enotria deve avere un parco accesori incredibile!!
Ho postato due volte su questo forum,la prima volta parlavo del 90x corto del Lomo Biolam e mi ha mandato la foto dell'obietivo con la copertura del cannocchiale svitato, questa volta parliamo di condensatori Lomo con AN 1.4 e la foto è gia lì.. Quello come attacco va bene per il Biolam (ne ho un paio). Purtroppo secondo me per montare un condensatore con quel tipo di fissaggio occorrerebbe fare un piatto con la coda di rondine con un fissaggio circolare per il condensatore. E pensare che fino a 12 anni fà avevo a disposizione tornio e fresa!!! Quel condensatore lo ho visto in fotografia, ma non ne ho mai avuto uno per le mani. ma per fare la centratura come si fa con un solo movimento trasversale? Domani lo smonto e provo a fare una foto di questo, poi la mando.
Ciao,
Mircho. |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 22:09:14
|
| Messaggio originario di escocat:
Ma mi pare di capire dall'inserzione che se vuoi il condensatore per l'immersione lo puoi avere pagando un sovrapprezzo...
|
Ho riletto tre volte l'inserzione, ma non trovo menzionato nesun condensatore ad immersione..
Sono io che non vedo il puntoincriminato?
Ciao
Mircho |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 30 aprile 2011 : 22:30:18
|
| Messaggio originario di enotria:
Per il condensatore il problema vero è l'attacco, una volta era a collare, ora mi parli di una slitta.
Faresti bene a fare un paio di foto dell'attacco del condensatore, così vediamo com'è ora.
Per la scelta io non avrei dubbi, per molti anni la LOMO ha prodotto uno dei migliori condensatori esistenti, il famoso 1,40 di a.n. con diaframma spostabile lateralmente, una copia molto ben fatta e ringiovanita di un precedente modello della Zeiss.
Uno dei pochi casi in cui la copia è molto superiore all'originale, ma il motivo è semplice, i parecchi anni di differenza si sentono sulle lenti e la Zeiss non l'ha più prodotto per problemi di costo.
|
Ma quello è un modello per illumnazione obliqua!
Se fose possibili montare quello con qualche marchingegno si potrebbe montare anche il condensatore di serie del Biolam che secondo me è un 1.25, quindi è fatto per uso ad immersione? Non ci ho mai provato con il Biolam. |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 11:03:40
|
| Messaggio originario di enotria:
Per il condensatore il problema vero è l'attacco, una volta era a collare, ora mi parli di una slitta.
Faresti bene a fare un paio di foto dell'attacco del condensatore, così vediamo com'è ora.
Per la scelta io non avrei dubbi, per molti anni la LOMO ha prodotto uno dei migliori condensatori esistenti, il famoso 1,40 di a.n. con diaframma spostabile lateralmente, una copia molto ben fatta e ringiovanita di un precedente modello della Zeiss.
Uno dei pochi casi in cui la copia è molto superiore all'originale, ma il motivo è semplice, i parecchi anni di differenza si sentono sulle lenti e la Zeiss non l'ha più prodotto per problemi di costo.
Resta solo da vedere se possiamo montarlo.
|
Buongiorno,

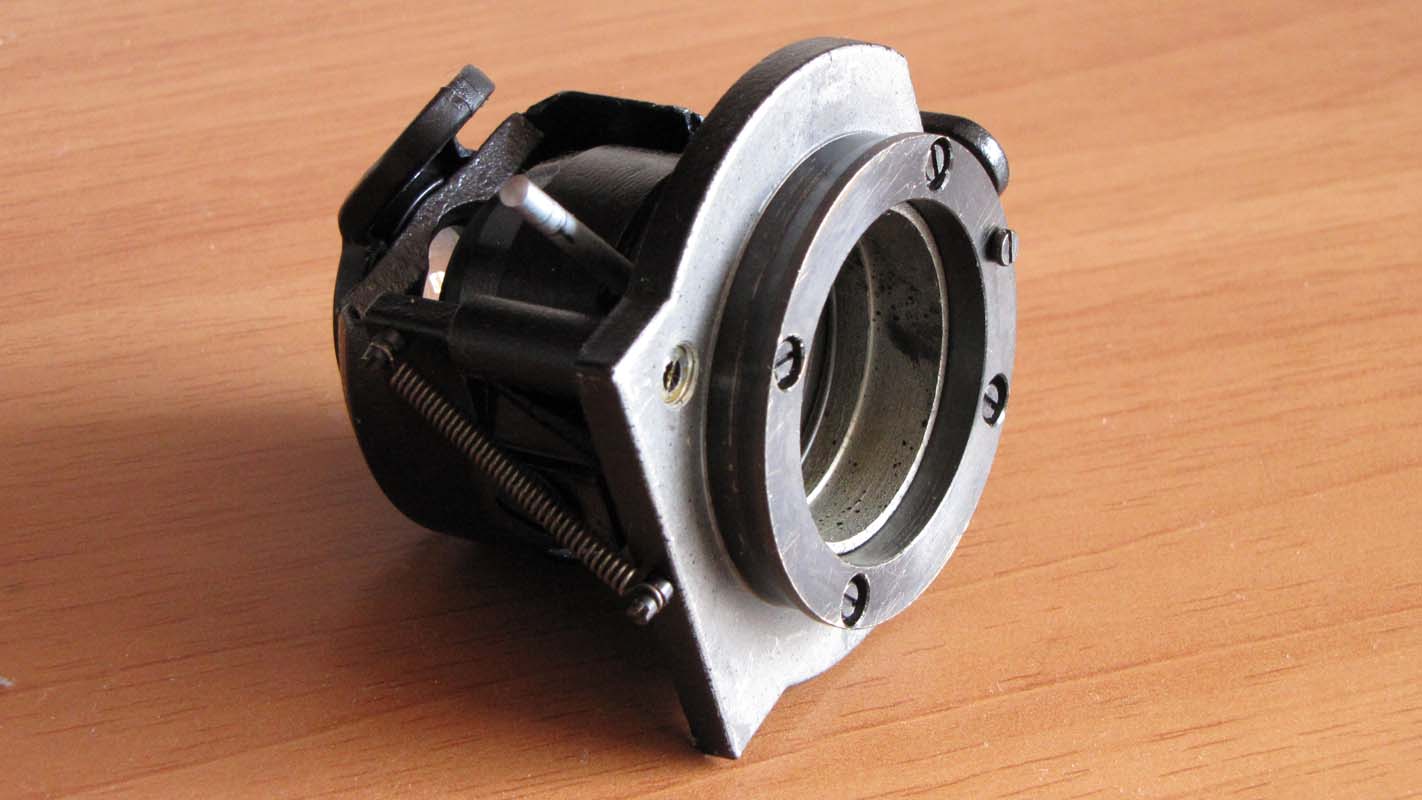

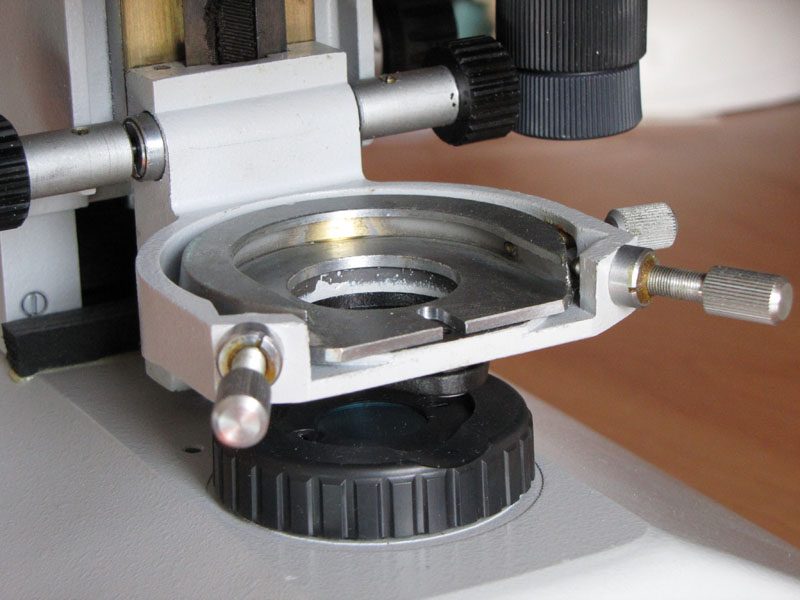

Ho fatto alcune foto del condensatore e della slitta sullo stativo.
Effettivamente con un piatto sotto cui fissare un innesto circolare con coda di rondine, secondo me ci si possono fissare molti condensatori, togliendo portafiltri, lenti addizionali ecc. il portafiltro è sotto il supporto sul quale si inserisce il condensatore originale.
Immagine:
91,57 KB |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 11:05:26
|
Immagine:
98,74 KB |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 11:06:48
|
| Messaggio originario di geppe:
ciao e benvenuto.
io non lo conosco, ma perchè vuoi un condensatore con NA > 0,9 ?
quanti di noi pensi utilizzino normalmente un tale condensatore ?
io credo praticamente nessuno, e forse solo in casi rarissimi.
magari qualcuno " pensa di utilizzarlo " ma lo ha semplicemente montato senza sfruttarlo
se non usi il condensatore in immersione ( dico proprio il condensatore, non l'obiettivo; olio anche sotto al vetrino ) non ci vai sopra lo 0,9 o giù di lì.
a parte questo, ci posti qualche foto del tuo nuovo acquisto ?
saluti
Giuseppe
Link
|

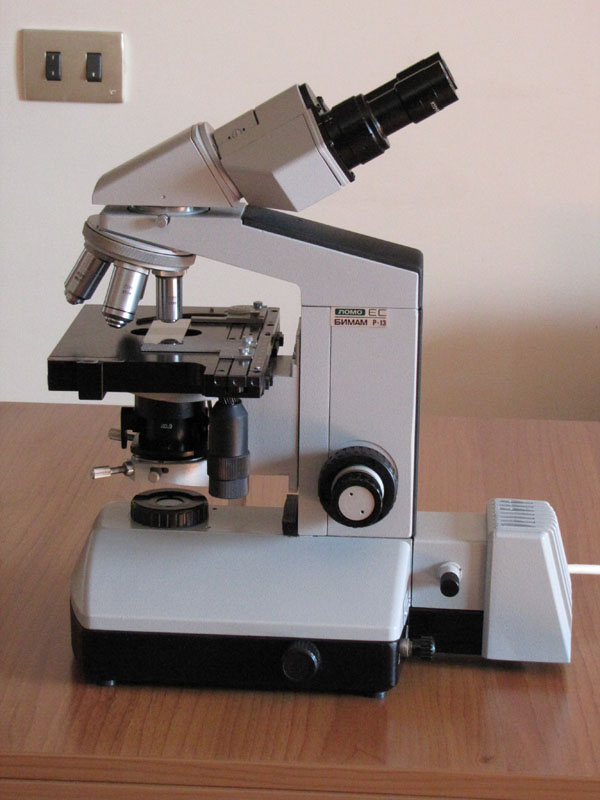

Immagine:
93,84 KB |
Modificato da - ocrim1 in data 01 maggio 2011 11:10:50 |
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 11:52:09
|
non mi hai detto dov'è il diaframma di campo.
sullo stativo in orrizzontale o prima dello specchio in verticale ?
Giuseppe
Link |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 12:20:43
|
| Messaggio originario di geppe:
non mi hai detto dov'è il diaframma di campo.
sullo stativo in orrizzontale o prima dello specchio in verticale ?
Giuseppe
Link
|
Ciao,
E' sullo stativo in orizontale pilotato direttamente dlla ghiera esterna.
Ho fatto la regolazione del Koeler. Adesso torna tutto! a parte il fatto che se voglio una cosa precisa devo ricentrare il condensatore per ogni singolo obietivo. Se guardi la foto del condensatore, sul davanti ha una leva che sostituisce l'ultima lente con un filtro traslucido su cui si fa la messa a fuoco delle spire della lampada. Questo lo trovo comodo..
Ciao,
Mircho. |
|
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 12:39:15
|
La soluzione per il montaggio sembrerebbe una specie di C, in cui la parte bassa è la slitta con la coda di rondine, la parte verticale dovrebbe andare dietro, quasi a contatto con la cremagliera per non disturbare e la parte superiore è l'anello che porta il condensatore.
Dato che il condensatore costa abbastanza, è un peccato prenderlo e poi non riuscire a montarlo, per cui se vuoi te lo spedisco, fai tutte le tue prove ed il raccordo, lo provi e poi, solo se ti trovi meglio, mi rispedisci il mio e te ne compri uno per te.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 12:42:30
|
bene,
una piccola correzione tra i vari obiettivi è normale,
per evitare questo ci sono anche obiettivi in cui puoi correggere il centraggio.
adesso non esageriamo, tanti micro non hanno neppure il condensatore spostabile
prossimo intervento, trasforma a LED.
ciao
Giuseppe
Link |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 13:05:57
|
| Messaggio originario di enotria:
La soluzione per il montaggio sembrerebbe una specie di C, in cui la parte bassa è la slitta con la coda di rondine, la parte verticale dovrebbe andare dietro, quasi a contatto con la cremagliera per non disturbare e la parte superiore è l'anello che porta il condensatore.
Dato che il condensatore costa abbastanza, è un peccato prenderlo e poi non riuscire a montarlo, per cui se vuoi te lo spedisco, fai tutte le tue prove ed il raccordo, lo provi e poi, solo se ti trovi meglio, mi rispedisci il mio e te ne compri uno per te.
Cordiali saluti
Andrea
|
Ciao,
La cosa è circa come hai descritto tu. Non è vicinissimo alla cremagliera perchè la C è sulla parte mobile di centratura del condensatore, quindi dietro ha un perno (a molla) che tiene spinto in avanti il tutto contro le due viti di regolazioone.
monuque il conetto è proprio quello della classica coda di rondine circolare che però sulla base, dovendo uscire con è circolare ,ma è a C.
Se avessi posibilità di fare parti meccaniche, potrei provare a fare un supporto.
Per ora mi basta constatare che probabilmente è possibile.
Mi stupisce veramente la tua estrema disponibilità e gentilezza e quindi ti ringrazio anche se per ora lo userò così.
Quando sarò in pensione, (speriamo che non continuino a spostare l'età fino ai cento anni)può essere che possa dedicarmi a tirare fuori il massomo da quello che ho, che è sempre stata la mia passione.
Ti saluto cordialmente e ti ringrazio,
Mircho |
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 13:14:35
|
se hai bisogno, quì troverai sempre aiuto,
adsso aspettiamo qualche tua foto
Giuseppe
Link |
|
|
|
ocrim1
Utente Junior
Città: Reggio Emilia
Prov.: Reggio Emilia
Regione: Emilia Romagna
35 Messaggi
Tutti i Forum |
Inserito il - 01 maggio 2011 : 13:19:50
|
| Messaggio originario di geppe:
bene,
una piccola correzione tra i vari obiettivi è normale,
per evitare questo ci sono anche obiettivi in cui puoi correggere il centraggio.
adesso non esageriamo, tanti micro non hanno neppure il condensatore spostabile
prossimo intervento, trasforma a LED.
ciao
Giuseppe
Link
|
Ciao,
quello per me è persino troppo semplice (a part i problemi meccanici).
Progetto in elettronica da circa 35 anni.
Nel Biolam che ho usato fino ad ora ho fatto un regoltore di corrente per un le di potenza a commutazione conandamento lineare da 0 alla masima corrente di lavoro del led.
Su questo dovrò almeno portare in corrente continua l'limentazione della lampada, perche mi piace provare a riprendere i nostri animaletti che volteggiano, ed ho visto che i 100Hz sulla lampada provocano delle bande chiaro scure che scorrono verticalmente.
Questa modifica mi tocca farla.
Con il led avrei una temperatura di colore ideale per evitare le tonalità giallognole.
Vedremo...
Grazie per i consigli.
Ciao,
Mircho. |
|
|
| |
