 Inserito il - 02 gennaio 2010 : 15:17:34
|
Vediamo in questa sede come procedere per fare misurazioni corrette di oggetti ripresi con fotocamera e nello specifico attraverso le lenti di un microscopio.
La prima considerazione che dobbiamo fare è legata a come i vari programmi, che siano questi dedicati o non, interpretano le misurazioni.
Il metodo che i programmi utilizzano si basa sulla conta del numero di pixel dell'immagine.
Ovviamente i Pixel cambiano di dimensione in funzione della risoluzione della foto, e quindi il sistema è valido a parità di risoluzione, altrimenti le misurazioni non sarebbero più attendibili.
Il modo più semplice per ottenere misure precise utilizzando ad esempio Photoshop CS4, è quello di scattare delle foto campione utilizzando un apposito vetrino micrometrico con i vari obiettivi come di seguito a titolo di esempio riportato.
Il pallino misura 0,07 mm

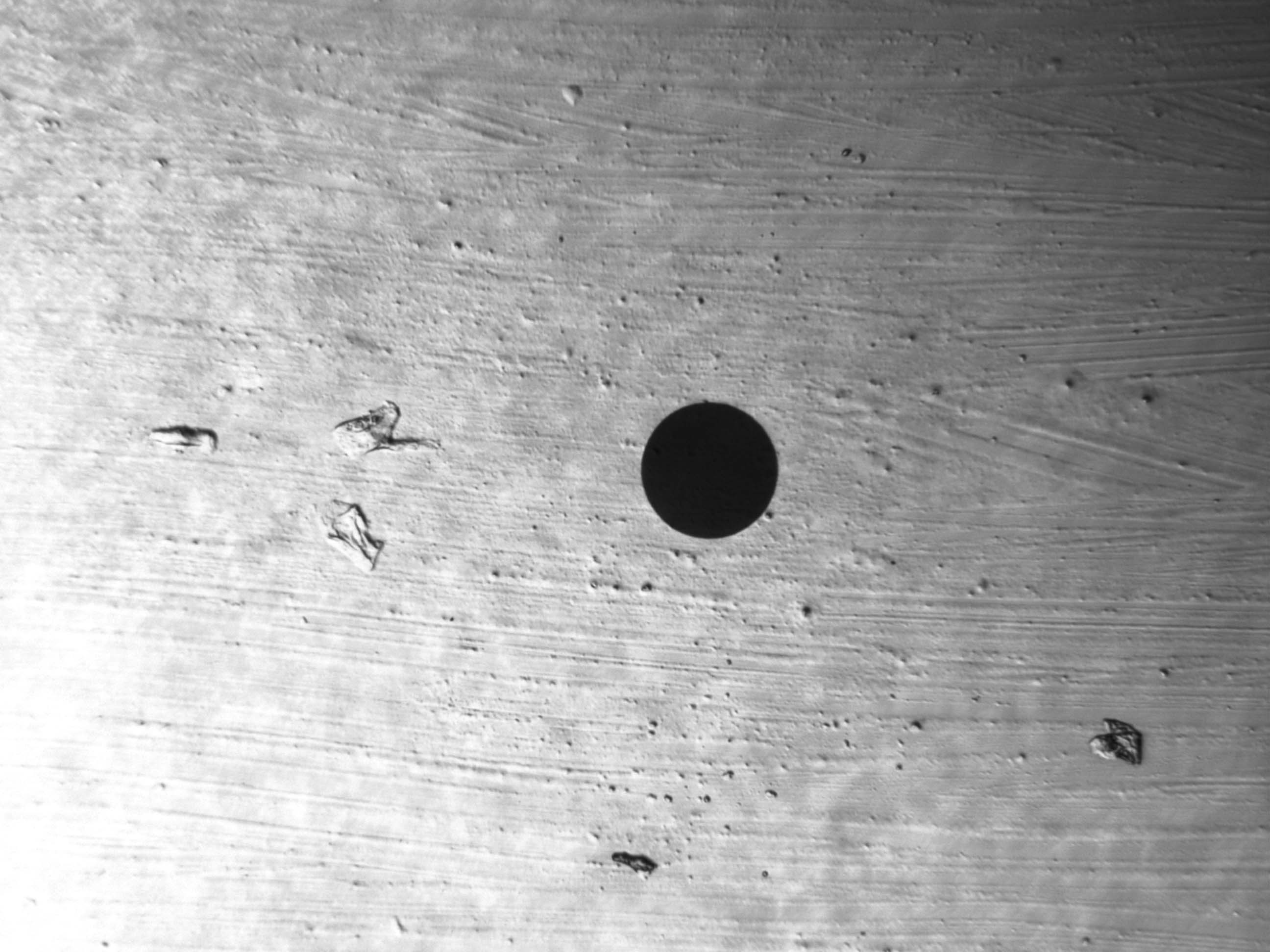

obiettivo 10x
Immagine:
294 KB

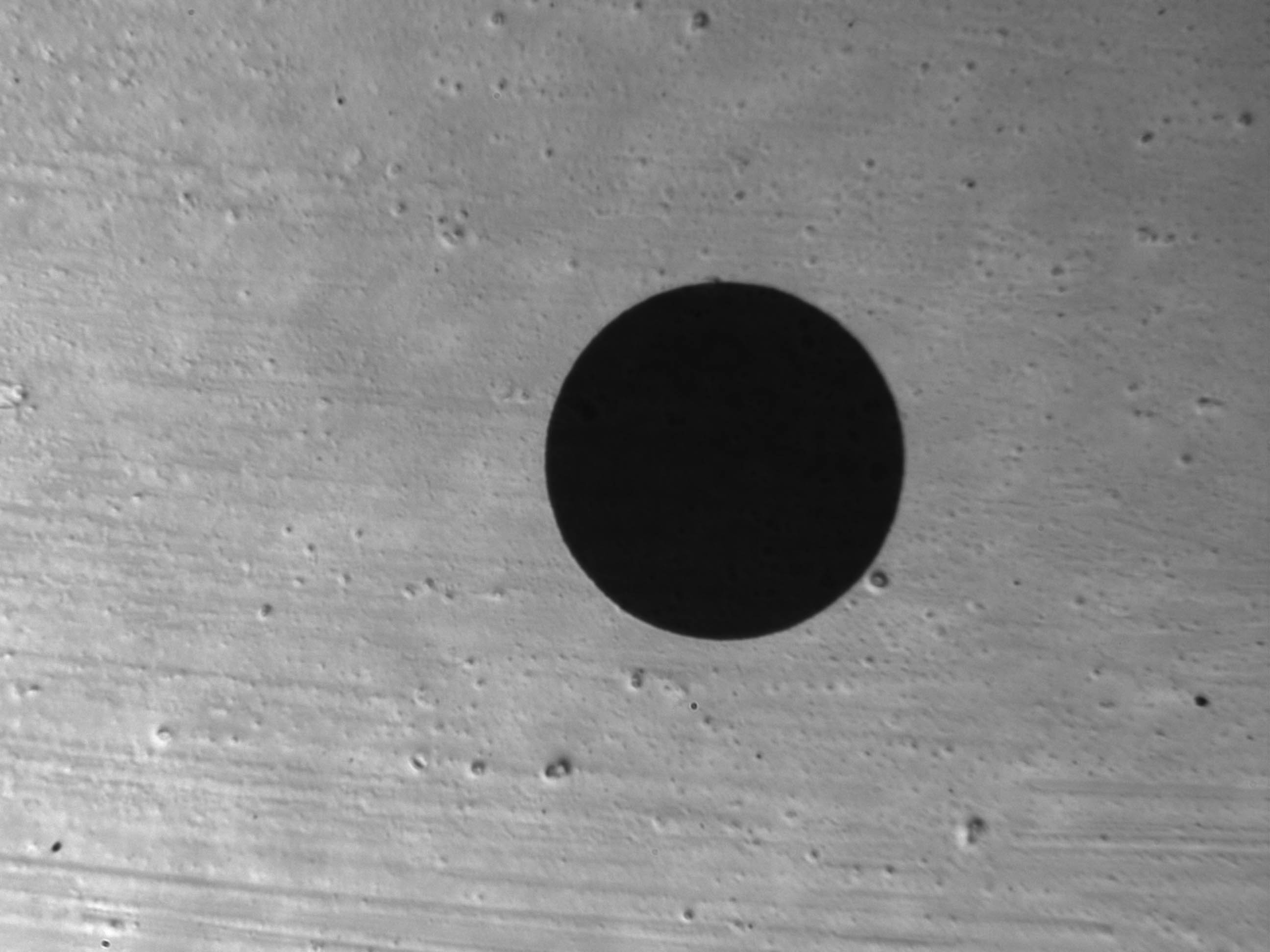

obiettivo 25x
Immagine:
247,58 KB

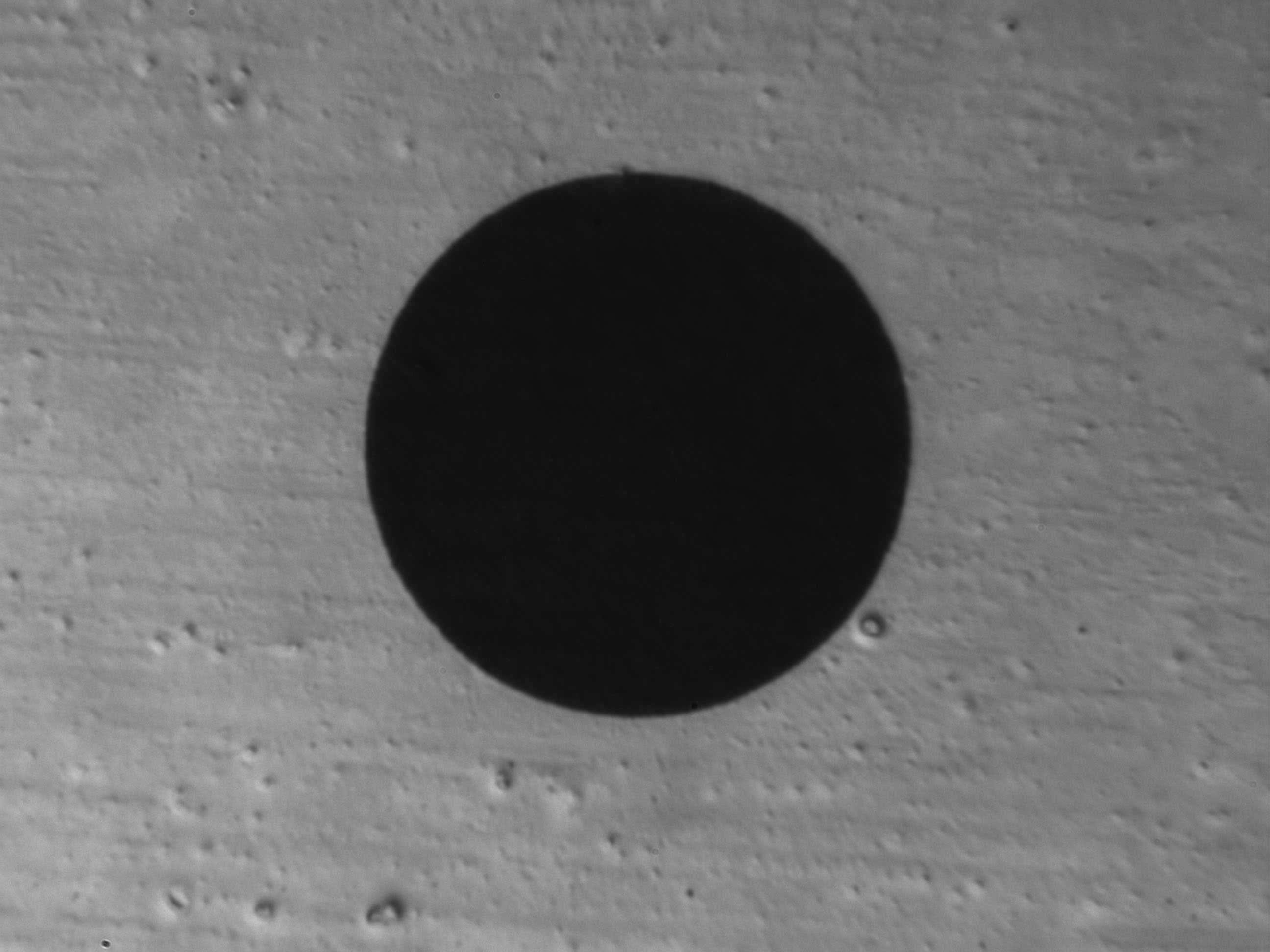

Obiettivo 40x
Immagine:
281,78 KB
Acquisite le foto, importate in PS, si procede con la misura.
PS consente di tracciare una linea e di contarne in modo automatico il numero di pixel, per poi poter salvare l'impostazione attribuendo questo numero ad una costante, che nel nostro caso si chiama Micron.
L'operazione si ripete per tutte le focali ed ecco ottenuto un data base con tutte le scale che potranno poi essere inserite in automatico sulle foto.
E' ovvio che per mantenre l'attendibilità della misura, la risoluzione della foto dovrà sempre essere quella (quindi sempre stessa fotocamera), e anche l'obiettivo utilizzato dovrà corrispondere al volore pre-registrato in PS.
In questo modo è impossibile sbagliare!
Sempre a disposizione per ogni ulteriore chiarimento!
Ciao
Davide
Link
|
|
|
Aphyllo
Moderatore
Città: firenze
Prov.: Firenze
Regione: Toscana
9108 Messaggi
Micologia |
Inserito il - 02 gennaio 2010 : 16:11:30
|
Molto interessante! forse occorre aggiungere anche che la posizione e l'eventuale zoom della fotocamera devono essere fissi altrimenti, a parità di risoluzione della foto, possiamo avere ingrandimenti diversi e la taratura non è più attendibile.
Vorrei chiedere se esiste per Jasc Paint Shop un plug-in o un'utilità per introdurre il segmento che indica la scala di taratura (quella che tanti di voi inseriscono in basso a sinistra nelle foto), o bisogna fare tutto artigianalmente?
Marco F. |
 |
|
|
diatomea
Utente Senior
Città: milano
2303 Messaggi
Tutti i Forum |
Inserito il - 02 gennaio 2010 : 19:19:03
|
Ciao Marco e grazie per la correttissima precisazione, per il tuo programma non saprei, PS ha la funzione di inserimento automatico del regolo...dovresti guardare le istruzioni...
Ciao
Davide
