se a qualcuno interessa vi mostro come ho adattato lo Zeiss sul Leitz.
Immagine:
120,72 KB

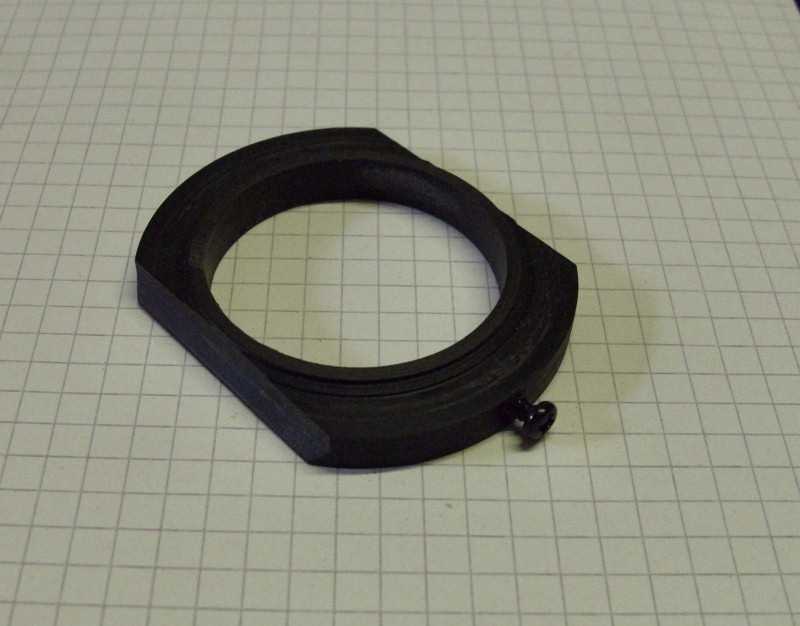

questa è la slitta adattatrice,
il prototipo l'ho realizzato in PVC, perchè volevo verificare misure e funzionamento.
il corpo del condensatore diametro 39,5 entra in modo preciso ed è bloccato dalla vitina.
Immagine:
86,34 KB
Immagine:
99,98 KB

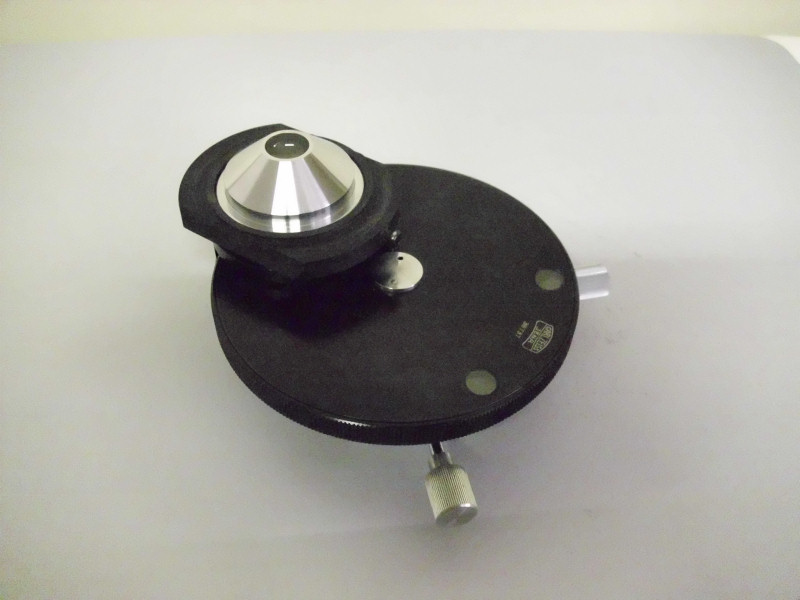

quì tutto è montato,
pronto per l'inserimento sul micro.
Immagine:
193,64 KB

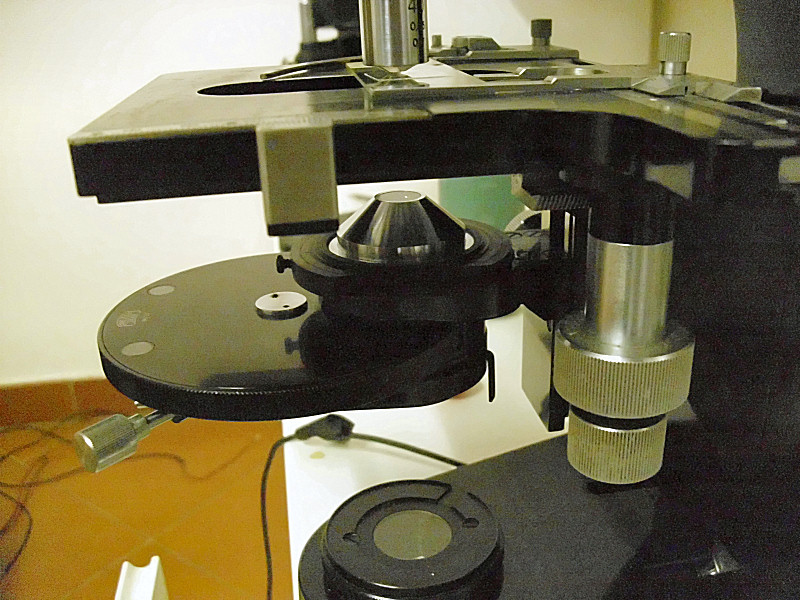

e quì è già montato, pronto per le osservazioni
il progamma è poi di realizzarne uno definitivo in alluminio,
ma vedremo, so già come va a finire.
se questo non prende giochi resta li, a meno di non farne un altro con regolazione di centraggio
già che ci sono,
una domanda per Enotria l'esperto.
perchè nel mio disco ci sono 2 finestrelle indicatrici e non una ?
quella di sinistra indica il disco inserito, mentre quella di destra mostra il contiguo.
perchè? cosa serve ?
ciao
Giuseppe
Link
|
Modificato da - geppe in Data 25 agosto 2010 13:06:56
|
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 25 agosto 2010 : 16:53:50
|
Molto ben fatto, bravo.
Ma manca ancora una indicazione: come hai profilato il lato inclinato della slitta ?
Puoi averlo fatto con una fresa lineare inclinata oppure con lo stesso tornio, montando il pezzo inclinato e lavorandolo dalle due parti. Come ?
Le due finestrelle indicatrici penso siano solo per sapere, a colpo d'occhio, da che parte girare il condensatore.
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
Modificato da - enotria in data 25 agosto 2010 16:55:24 |
 |
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 25 agosto 2010 : 17:55:07
|
| Messaggio originario di enotria:
Molto ben fatto, bravo.
Ma manca ancora una indicazione: come hai profilato il lato inclinato della slitta ?
Puoi averlo fatto con una fresa lineare inclinata oppure con lo stesso tornio, montando il pezzo inclinato e lavorandolo dalle due parti. Come ?
Le due finestrelle indicatrici penso siano solo per sapere, a colpo d'occhio, da che parte girare il condensatore.
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria)
|

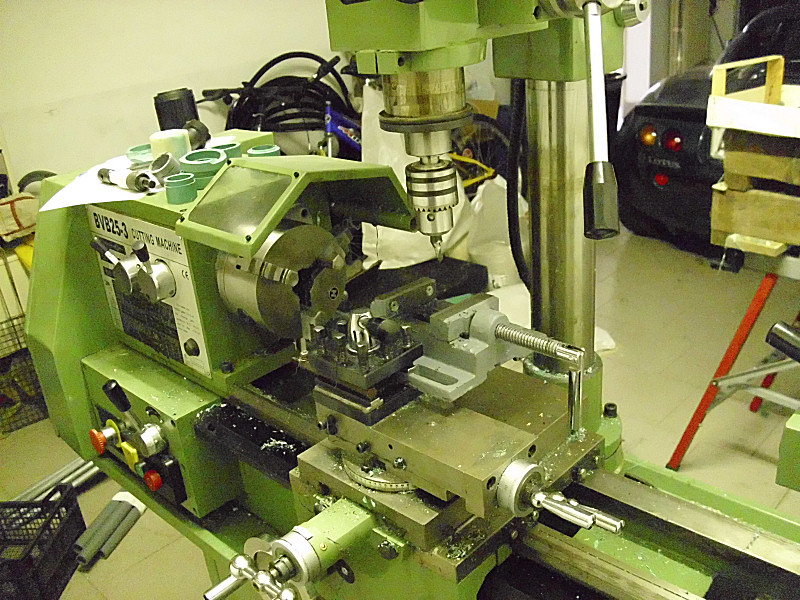

sul mio tornietto c'è montata una testa fresatrice.
è poco più che un trapano a colnna, ma almeno posso utilizzare il carro del tornio per gli spostamenti.
siccome sono pigro quando c'è da attrezzare qualcosa,
ho stretto una vecchia morsa a sbalzo nel portautensili e senza inclinare la testa ho sagomato una vecchia punta di trapano con un solo tagliente a 30 °.
così ho stretto il pezzo una volta sola e sono sicuro del parallelismo.
tanto era plastica e quindi facile da lavorare
Immagine:
245,16 KB
siccome sono disordinato e non metto mai in ordine,
è ancora li come l'ho lasciato e to ho allegato una foto
ciao
Giuseppe
Link |
|
|
|
enotria
Utente Senior
Città: Gaibanella FE
Prov.: Ferrara
Regione: Emilia Romagna
1322 Messaggi
Tutti i Forum |
Inserito il - 25 agosto 2010 : 19:57:18
|
Bellissima !
No, non dico alla tua fresa, ma alla Elise che si intravede nella foto !
Ottimo per il tornio composito con la fresa verticale, il mio amico Ricci pensa che fa lo stesso lavoro, ma utilizzando solo il tornio. Io non ne sono capace, eventualmente uso una piccola fresa MF70 CNC a controllo numerico, solo che poi alla fine, per piccoli lavori come questo, si finisce sempre per usarla manualmente, come il tuo tornio, per cui è pressoché inutile.
Dove li trovi quei tubi grigi che si vedono per terra, sotto il tornio ?
Strano che non si faccia vivo un certo Greenalga, di sicuro anche lui è interessato all'argomento adattamento di pezzi non originali.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria) |
|
|
|
Maurizio Gazzaniga
Utente Senior
Città: Borgarello
Prov.: Pavia
2838 Messaggi
Flora e Fauna |
Inserito il - 25 agosto 2010 : 20:22:34
|
| Messaggio originario di enotria:
Bellissima !
|
Vero, bellissima e rombante.
Ma non hai avuto modo di ammirarla al PP4? |
|
|
|
geppe
Moderatore
Città: lesmo
Prov.: Milano
Regione: Lombardia
5397 Messaggi
Tutti i Forum |
Inserito il - 25 agosto 2010 : 21:48:27
|
| Messaggio originario di enotria:
Bellissima !
No, non dico alla tua fresa, ma alla Elise che si intravede nella foto !
Ottimo per il tornio composito con la fresa verticale, il mio amico Ricci pensa che fa lo stesso lavoro, ma utilizzando solo il tornio. Io non ne sono capace, eventualmente uso una piccola fresa MF70 CNC a controllo numerico, solo che poi alla fine, per piccoli lavori come questo, si finisce sempre per usarla manualmente, come il tuo tornio, per cui è pressoché inutile.
Dove li trovi quei tubi grigi che si vedono per terra, sotto il tornio ?
Strano che non si faccia vivo un certo Greenalga, di sicuro anche lui è interessato all'argomento adattamento di pezzi non originali.
Cordiali saluti
Andrea ---> Link
Ogni oggetto ha la sua storia,
. . . io non vendo oggetti,
. . . . . . io racconto storie. (Enotria)
|
bellina la fresetta,
ho guardato in rete com'è e dovrebbe essere perfetta per tutti questi lavoretti.
perchè usarla in manuale ? è un peccato.
per i tubi te lo racconterò di persona,
erano la mia vita
ciao
Giuseppe
Link |
|
|
| |
