| Autore |
 Discussione  |
|
balocchi
Utente V.I.P.
Città: Modena
Prov.: Modena
Regione: Emilia Romagna
303 Messaggi
Tutti i Forum |
 Inserito il - 02 ottobre 2010 : 12:56:45
|
Un consiglio che posso darti e incominciare con un libro di facile letura e ricco di contenuti. Nulla di meglio che un libro delle scuole superiori di scienze della terra. Li trovi anche usati, oppure vecchie edizioni.
Una volta che hai letto le parti che ti unteressano potrai passare alla lettura di libri più scientifici.
Il libro che hai scelto va benissimo... ma ricorda che davanti a te c'è uno strumento veramente ottimo basta saperlo usare bene. Internet. Cerca su internet i termini che non capisci, o altre informazioni per aprofondire. Il mio prof di tesi lo faceva sempre e lo fa anche ora.
Per le foto che pubblichi sul forum, devo guardarci un po' meglio e confrontarle con le immagini satellitari. Il primo indizio è la planarità delle superfici e il loro parallelismo che mi fanno pensare a scarpate di faglia.
Paolo |
 |
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 04 ottobre 2010 : 22:32:34
|
Grazie Paolo per i consigli, mi sono reso conto che internet è uno strumento favoloso per lo studio a 360° di tutte le materie; più o meno lo sto già facendo.
A questo punto continuerei ad inserire alcune foto delle valli laterali del Piave, e rimarrei sul versante sinistro alcuni Km più a Sud rispetto alla Val Vajont: ecco la Val Gallina.
Immagine:
110,9 KB
Anch'essa è sbarrata da una diga e nel tratto a valle della stessa è pure qui incisa una profonda forra, come la maggior parte delle valli "minori".
Devo aver letto da qualche parte che queste forre sono state scavate dal torrente quando ancora era presente il ghiacciaio, che da queste parti arrivava ad una quota di circa 1100-1000 metri s.l.m.
Ciao Christian |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 04 ottobre 2010 : 22:34:05
|

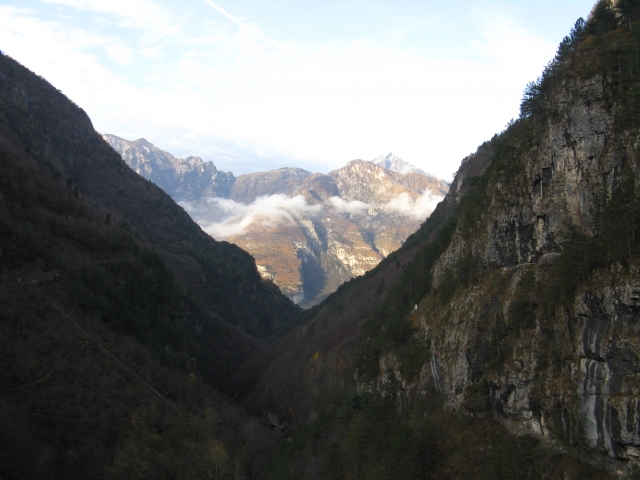

Ecco una foto del tratto a valle fatta dal coronamento della diga
Immagine:
192,77 KB
Ciao Christian |
Modificato da - CIACCA in data 04 ottobre 2010 22:37:56 |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 04 ottobre 2010 : 22:37:14
|
e qui una fatta dal versante opposto del Piave
Immagine:
168,5 KB
Ciao Christian |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 04 ottobre 2010 : 22:40:41
|

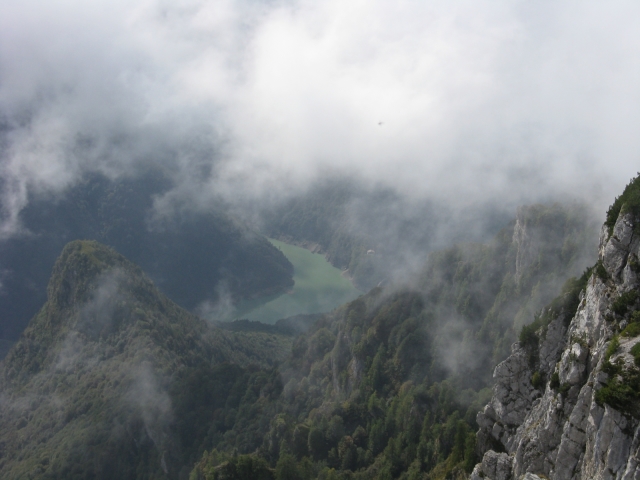

E qui una foto del lago artificiale fatta dalla cima del Toc
Immagine:
170,64 KB
Ciao Christian |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 04 ottobre 2010 : 22:43:35
|

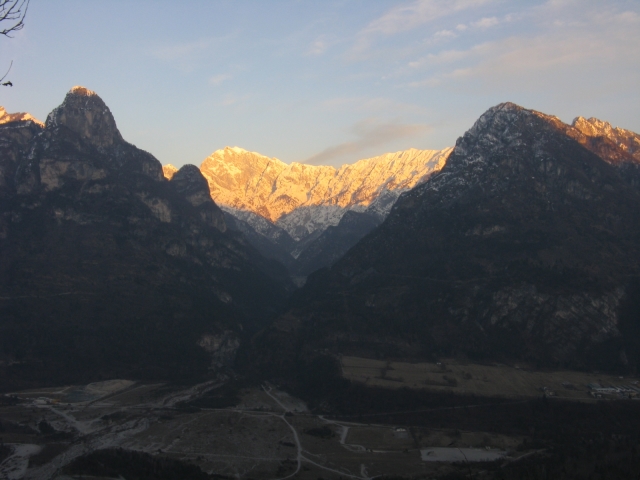

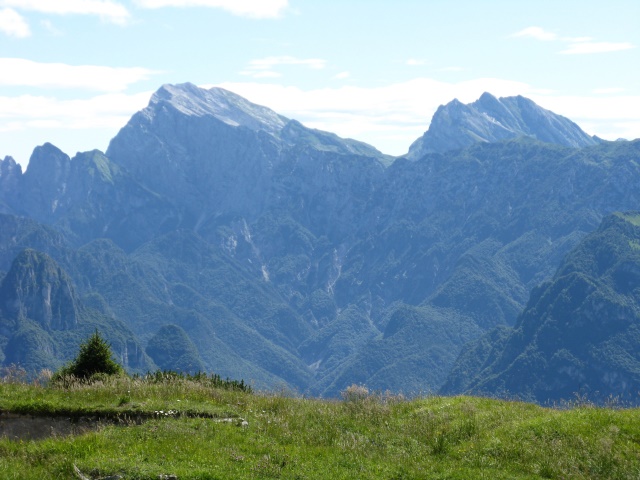

e per concludere con la val Gallina una fatta dal Cirvoi, dalla parte opposta del Piave.
Immagine:
108,02 KB
Ciao Christian |
|
|
|
mauriziocaprarigeologo
Moderatore
3515 Messaggi
Tutti i Forum |
Inserito il - 06 ottobre 2010 : 10:20:55
|
ciao christian,
non avevo visto le utlime foto che avevi allegato,
gli darò un'occhiata con calma;
come al solito qualcosa di interessante si trova sempre
ciao
maurizio
____________________
“Un géologue est essentiellement un lithoclaste, ou rompeur de pierre…” - D. Dolomieu
“Non crederai a tutte queste sciocchezze, vero Teddy?” - M. Ewing (geofisico e oceanografo) a E. Bullard (geofisico), a proposito della tettonica delle placche (NY, 1966)
|
|
|
|
mauriziocaprarigeologo
Moderatore
3515 Messaggi
Tutti i Forum |
Inserito il - 08 ottobre 2010 : 12:02:50
|
…per esempio, in questa immagini che alleghi si vedono almeno due o tre cose interessanti:
1)la deviazione del Piave verso la destra idrografica per il sovralluvionamento del torrente che sbocca dalla val Gallina e ha originato quella bella conoide alluvionale
2)un lembo di terrazzo (o forse di una conoide più antica) inciso sia dal Piave che dal torrente che ha depositato la conoide
3)la costruzione della diga per il lago sta progressivamente annullando l’apporto solido alla conoide, che si sta lentamente vegetando diventando infine del tutto inattiva
...sarebbe interessante avere una foto della stessa conoide prima della costruzione della diga (è precedente a quella del Vajont?)
ciao
ciao
Immagine:
110,95 KB
maurizio
____________________
“Un géologue est essentiellement un lithoclaste, ou rompeur de pierre…” - D. Dolomieu
“Non crederai a tutte queste sciocchezze, vero Teddy?” - M. Ewing (geofisico e oceanografo) a E. Bullard (geofisico), a proposito della tettonica delle placche (NY, 1966)
|
|
|
|
balocchi
Utente V.I.P.
Città: Modena
Prov.: Modena
Regione: Emilia Romagna
303 Messaggi
Tutti i Forum |
Inserito il - 09 ottobre 2010 : 08:36:54
|
Ciao e buona giornata... scusate la mia latitanza...
Quello che dice Maurizio corrisponde a quello che si può osservare dall'immagine di googleEarth.
La cosa che mi colpisce maggiormente sono quelle incisioni abbastanza regolari che tagliano i versanti a mezza altezza e sembra di percepire una faccia triangolare per il versante a Nord della vonoide.
Tale faccia è rappresentata da una superficie pianeggiante a forma triangolare caratteristicha (non sempre) di una evventuale faglia.
L'ipotesi che mi sebra può plausibile analizando le sole foto e immagini a disposizione è che si tratti di una struttura tipo graben.
Sarebbe sempre da integrare lo studio con una campagna di rilevamento geologico e strutturale, per confermare o smentire la mia ipotesi.
Buona giornata
Paolo |
|
|
|
mauriziocaprarigeologo
Moderatore
3515 Messaggi
Tutti i Forum |
Inserito il - 09 ottobre 2010 : 09:08:21
|
ciao Paolo;

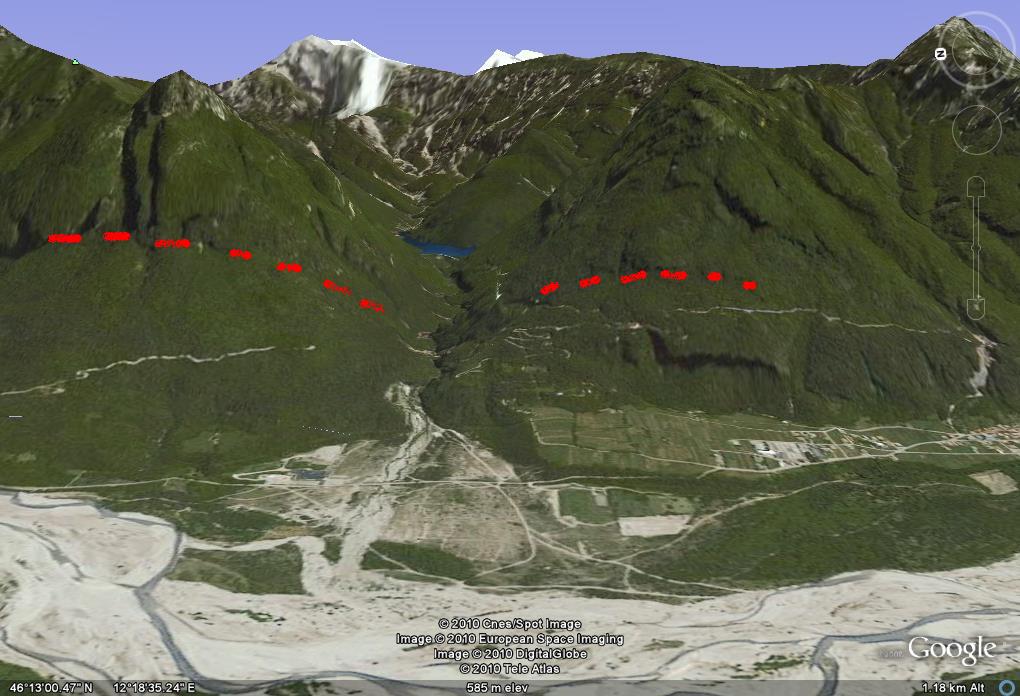

si tratta ancora della stessa faglia con cui abbiamo iniziato la discussione, della quale si vede anche un tratto più a sud della val Gallina, per poi diventare meno evidente (dalle foto; il problema della terminazione delle faglie è un altro bel grattacapo, come ben sai); sul fatto che anche sul versante opposto ci sia una faglia (e quindi quel tratto della valle del Piave sia un graben) non so dire, ma propenderei per il no, dalle altre immagini...ma è solo una sensazione, poi magari vediamo di approfondire un npò
ciao a tutti
maurizio
____________________
“Un géologue est essentiellement un lithoclaste, ou rompeur de pierre…” - D. Dolomieu
“Non crederai a tutte queste sciocchezze, vero Teddy?” - M. Ewing (geofisico e oceanografo) a E. Bullard (geofisico), a proposito della tettonica delle placche (NY, 1966)
Immagine:
111,44 KB |
Modificato da - mauriziocaprarigeologo in data 09 ottobre 2010 09:09:04 |
|
|
|
balocchi
Utente V.I.P.
Città: Modena
Prov.: Modena
Regione: Emilia Romagna
303 Messaggi
Tutti i Forum |
Inserito il - 09 ottobre 2010 : 09:21:25
|
OPS...
Ho perso la bussola... siamo sul versante est... si è la medesima faglia...
Paolo |
|
|
|
balocchi
Utente V.I.P.
Città: Modena
Prov.: Modena
Regione: Emilia Romagna
303 Messaggi
Tutti i Forum |
Inserito il - 13 ottobre 2010 : 16:02:47
|
Link
Osservando il versante ovest della valle del Piave mi sembra di vedere delle piccole superfici (sopra al paese di Faè) che a prima vista possono essere dei piani di faglia, oppure dei piani di stratificazione.
Come si nota invece sopra il paese di Fortogna, le stesse superfici ma con molta probabilità delle superfici di strato.
sicuramente meriterebbe una visitina...
Paolo |
|
|
|
mauriziocaprarigeologo
Moderatore
3515 Messaggi
Tutti i Forum |
Inserito il - 18 ottobre 2010 : 21:14:53
|

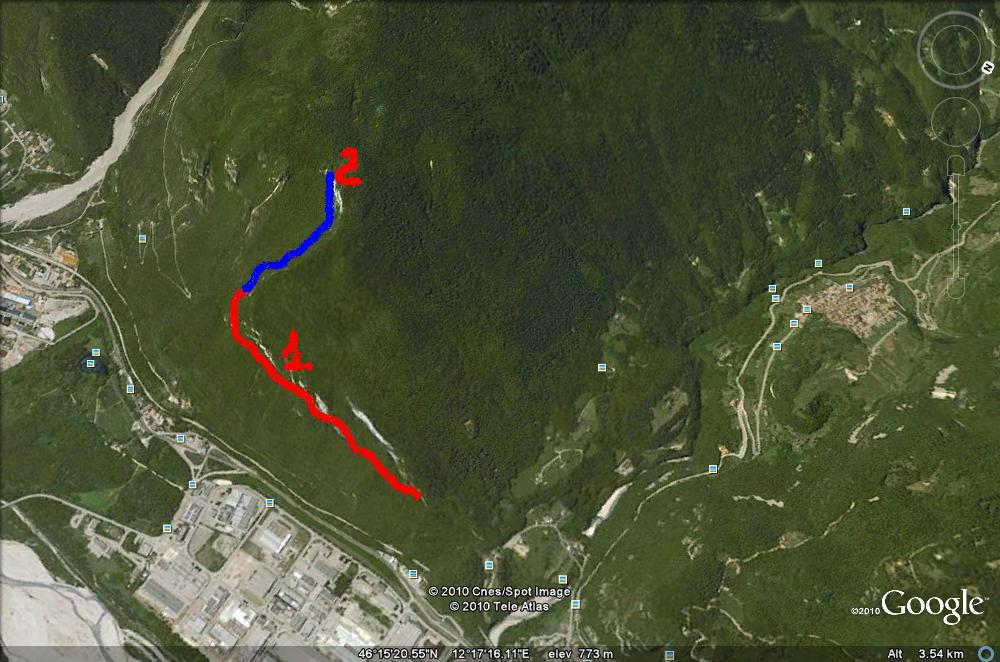

concordo con te Paolo;
quelle sopra Fortogna sono sicuramente le testate degli strati; qualche dubbio in più per le superfici sopra l'abitato di Faè: potrebbero essere l'emrgenza di un piano di faglia, anche se una certa continuità con la scarpata che segue il crinale verso ovest potrebbe far pensare, anche in questo caso, al limite tra formazioni sovrapposte; ma il tratto che ho segnato in azzurro non mi convince: potrebbe essere parte della nicchia di distacco di una frana (ed infatti inquel tratto non affiorano le testate di strati massicci come più in basso e più in alto; i punti 1 e 2 potrebbero essere, in altre parole, punti diversi della serie carbonatica...
ciao
Immagine:
118,5 KB
maurizio
____________________
“Un géologue est essentiellement un lithoclaste, ou rompeur de pierre…” - D. Dolomieu
“Non crederai a tutte queste sciocchezze, vero Teddy?” - M. Ewing (geofisico e oceanografo) a E. Bullard (geofisico), a proposito della tettonica delle placche (NY, 1966)
|
|
|
|
mauriziocaprarigeologo
Moderatore
3515 Messaggi
Tutti i Forum |
Inserito il - 18 ottobre 2010 : 21:15:47
|
maurizio
____________________
“Un géologue est essentiellement un lithoclaste, ou rompeur de pierre…” - D. Dolomieu
“Non crederai a tutte queste sciocchezze, vero Teddy?” - M. Ewing (geofisico e oceanografo) a E. Bullard (geofisico), a proposito della tettonica delle placche (NY, 1966)
Immagine:
119,72 KB |
Modificato da - mauriziocaprarigeologo in data 18 ottobre 2010 21:17:38 |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 20 ottobre 2010 : 21:22:40
|
Rieccomi!!!!
Seguo con interesse i vostri autorevoli commenti anche se limitato dalle conoscenze.
Non mi resta che fotografare...

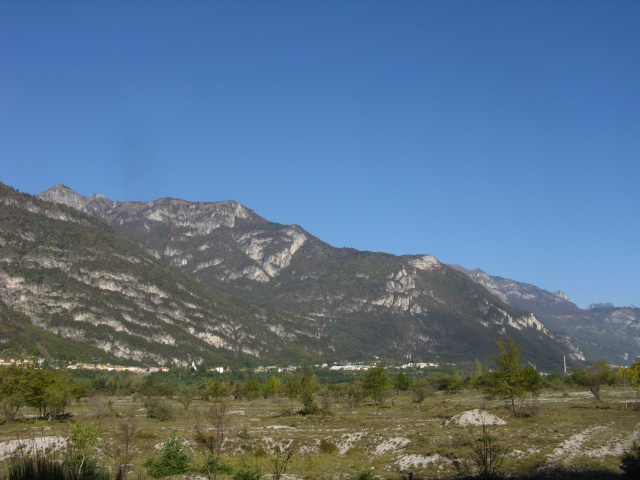

Ecco le foto del Degnon, il monte sopra Faè con i particolari che si vedono anche su Google earth.
Immagine:
153,11 KB
Ciao Christian |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 20 ottobre 2010 : 21:28:08
|

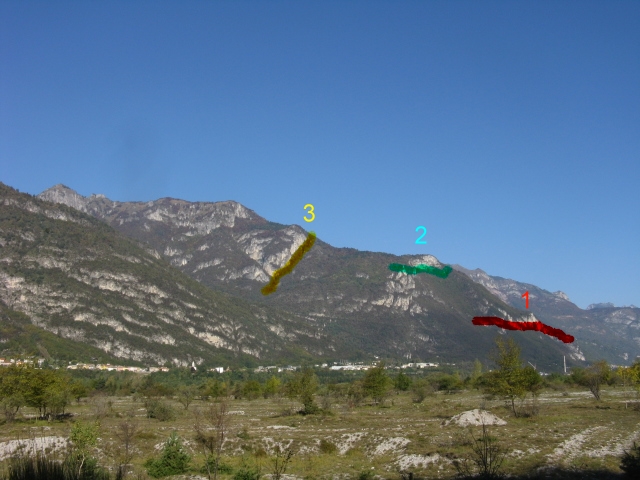

Ho messo le linee 1 e 2 ricopiando fedelmente quanto disegnato da Maurizio, e mi sono permesso di aggiungere la linea n°3 perchè mi sembra notevole.
La foto potrebbe ingannare, ma le linee 1 e 3 sono praticamente parallele tra di loro, mentre la linea 2 è ortogonale alle altre sopracitate.
Immagine:
187,2 KB
La foto è scattata dallo sbocco della Val Gallina
Ciao Christian |
Modificato da - CIACCA in data 20 ottobre 2010 21:49:39 |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 20 ottobre 2010 : 21:46:36
|

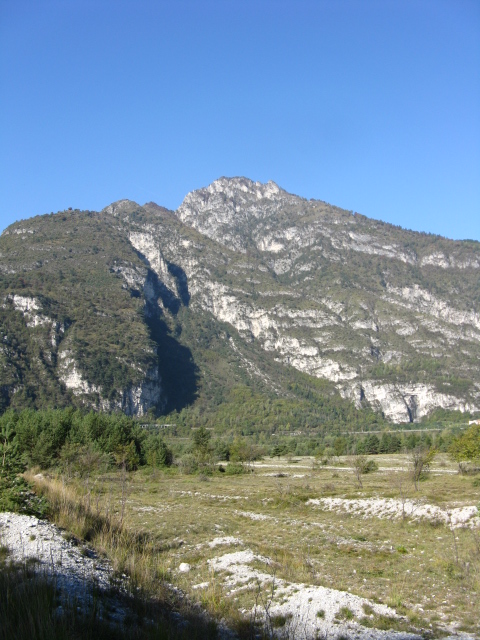

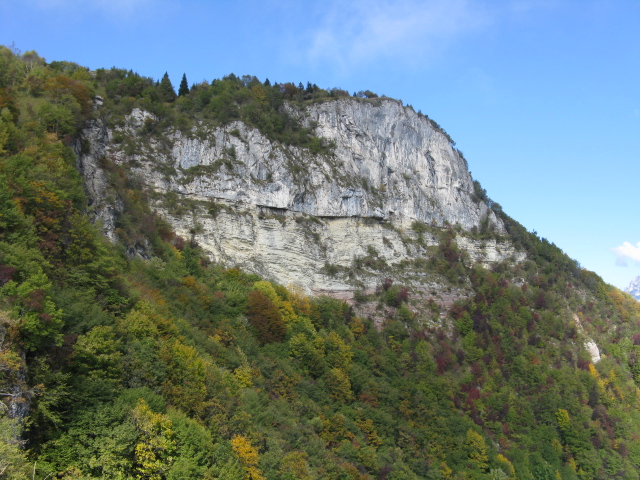

Questo è un particolare della linea n°2 (Sperlonga di Degnon).
Potrei dire delle bestialità, ma ci provo lo stesso: partendo dal basso: Rosso ammonitico inferiore, formazione di Igne, calcare de Vajont.
Eventualmente posso indagare sui litotipi presenti in zona.
Immagine:
219,17 KB
Ciao Christian |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 20 ottobre 2010 : 21:57:33
|

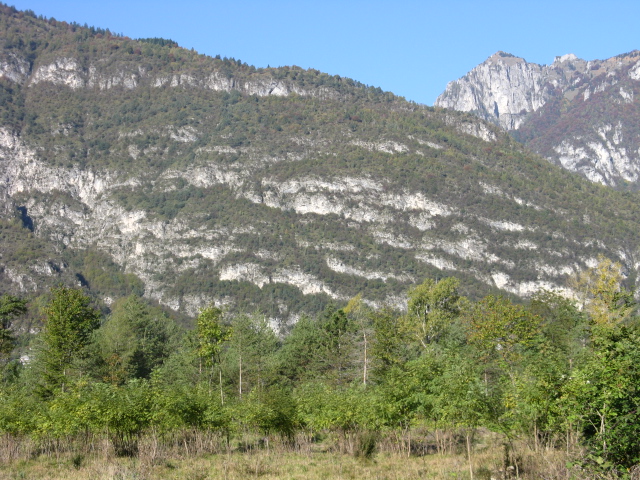

Queste sono le rocce che stanno sopra l'abitato di Fortogna
Immagine:
252,73 KB
Ciao Christian |
|
|
|
CIACCA
Utente Senior
Città: Longarone
Prov.: Belluno
Regione: Veneto
1495 Messaggi
Tutti i Forum |
Inserito il - 20 ottobre 2010 : 22:03:10
|
E questa è una panoramica un po' più a Sud.
E' evidente la frana, ma i commenti li lascio a voi
Immagine:
201,1 KB
Ciao Christian |
|
|
|
balocchi
Utente V.I.P.
Città: Modena
Prov.: Modena
Regione: Emilia Romagna
303 Messaggi
Tutti i Forum |
Inserito il - 21 ottobre 2010 : 11:08:25
|
La differenza stratigrafica tra i due versanti della valle del Piave, ad est con immersione verso est, e ad ovest con immersione verso nord, può essere spiegata attraverso due ipotesi.
La prima più probabile e in accordo con i nostri dati è la presenza di una faglia lungo la valle e cartografata sul versante est da Semenza.
La seconda può essere dovuta ad una piega.
Di regola le faglie si generano in sistemi coniugati dove una faglia è la principale e l'altra è coniugata.
Link
Link
La nostra ipotesi alla scala macroscopica è stata fatta e ritengo che sia una buona ipotesi dato che si avvale anche di dati raccolti in campagna grazie a CH.
Il passo successivo è quello di individuare eventuali specchi di faglia e gli indicatori cinematici sul versante ovest ed est e vedere se l'ipotesi di un graben è plausibile.
Dalla litologia che CH ci individua in affioramento (calcari-rosso ammonitico) ad una quota topograficamente superiore a quella della valle, mi fa pensare che il fondo della valle dovrebbe avere una litologia appartenente al rosso ammonitico. Verificare la litologia del fondo valle mi sembra un impresa ardua e difficile.
Io verificherei la prima ipotesi inerente alla linea 1 (qualora sia accessibile).
Paolo |
|
|
|
