 Inserito il - 20 settembre 2008 : 20:28:32
|

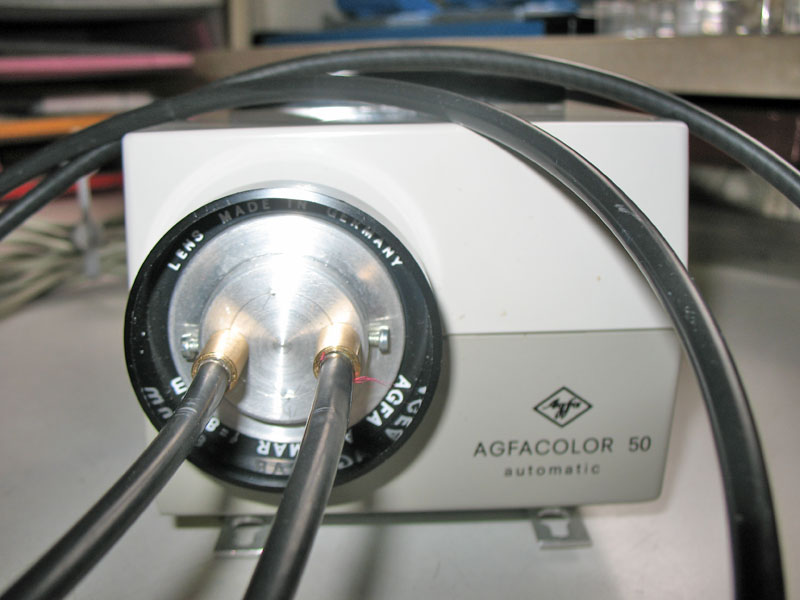

Il materiale per la realizzazione del tappo in alluminio per l'innesto delle fibbre mi è stato regalato, la fonte luminosa è ach'essa a costo zero, recupero di un vecchio proiettore dia (preferibile senza ventilatore per evitare il noiosissimo ronzio)a cui è stato eliminato la guida per ridurre le dimensioni e il meccanismo per ridurre il peso.
Immagine:
65,35 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
Modificato da - Laser in data 20 settembre 2008 20:37:28 |
 |
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 20:30:50
|

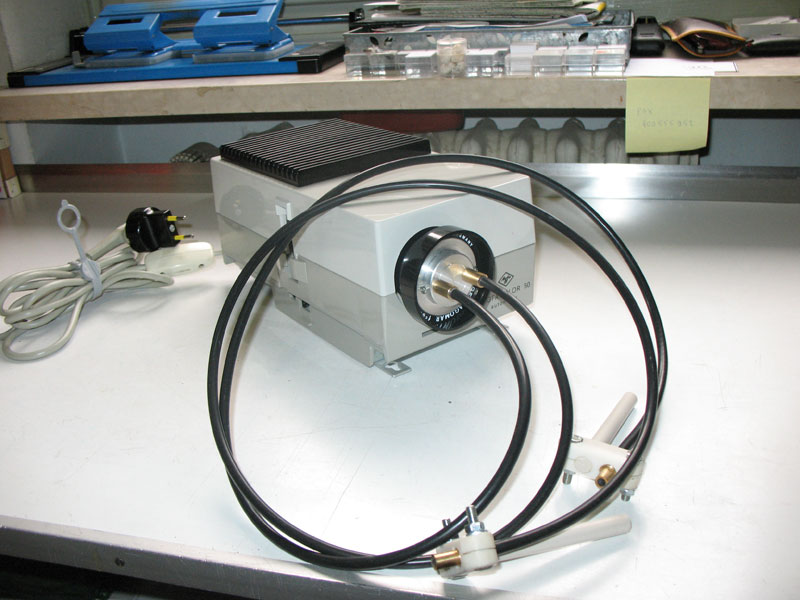

Ecco come si preseta il complesso a realizzazione ultimata.
Immagine:
87,62 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
Modificato da - Laser in data 20 settembre 2008 20:35:40 |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 20:33:11
|

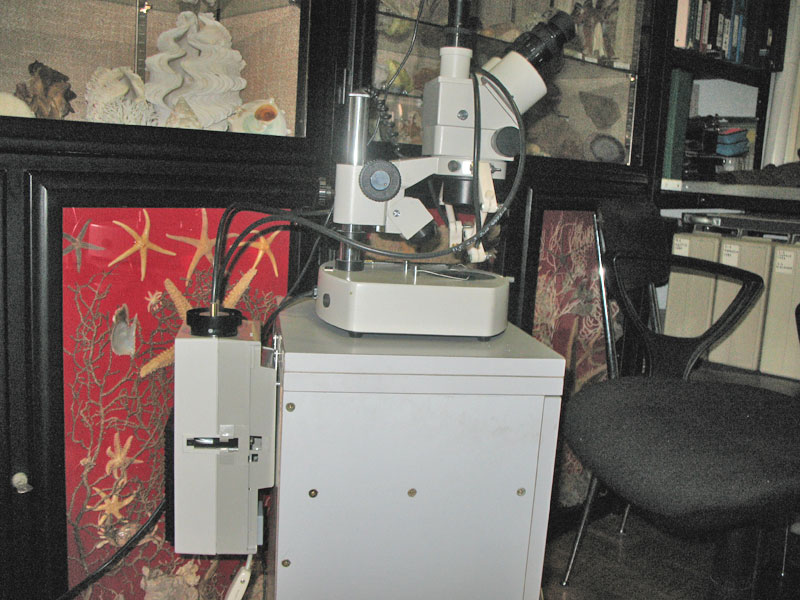

Un aggancio rapido mi permette di applicare il tutto nella parte posteriore del mobiletto.
Immagine:
118,69 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi)
|
Modificato da - Laser in data 20 settembre 2008 20:35:17 |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 20:45:17
|

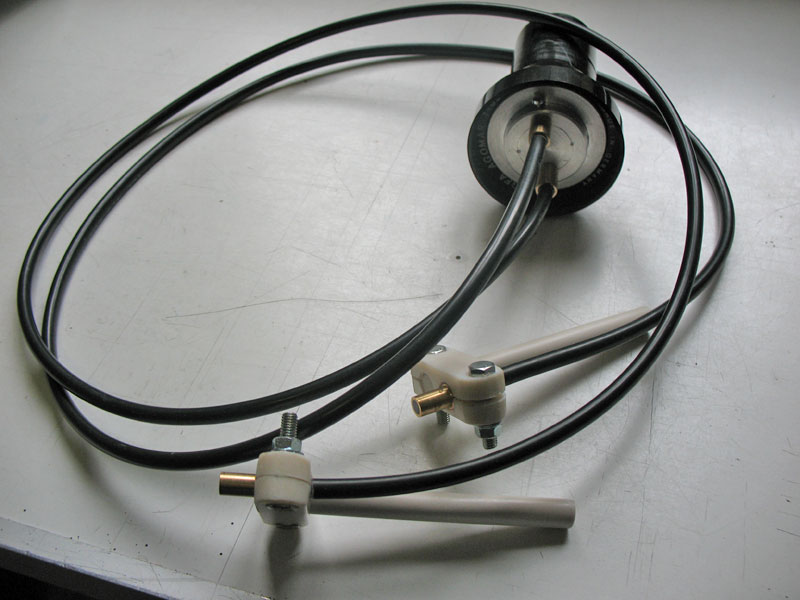

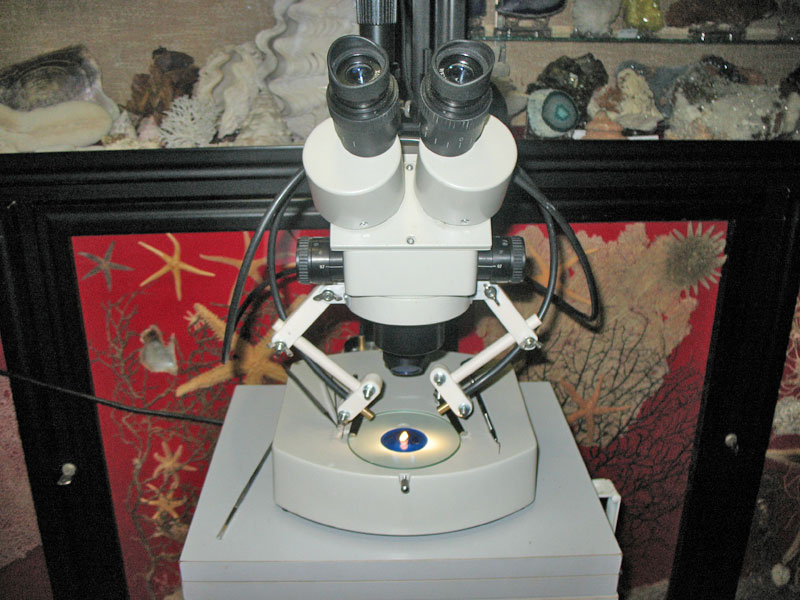

I bracci regolabili sono realizzati con barre in PVC acquistabili in qualsiasi magazzino hobbistico, costruiti facilmente in casa con l'ausilio di un trapanino a colonna e un morsettina.
Immagine:
109,65 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 20:48:49
|

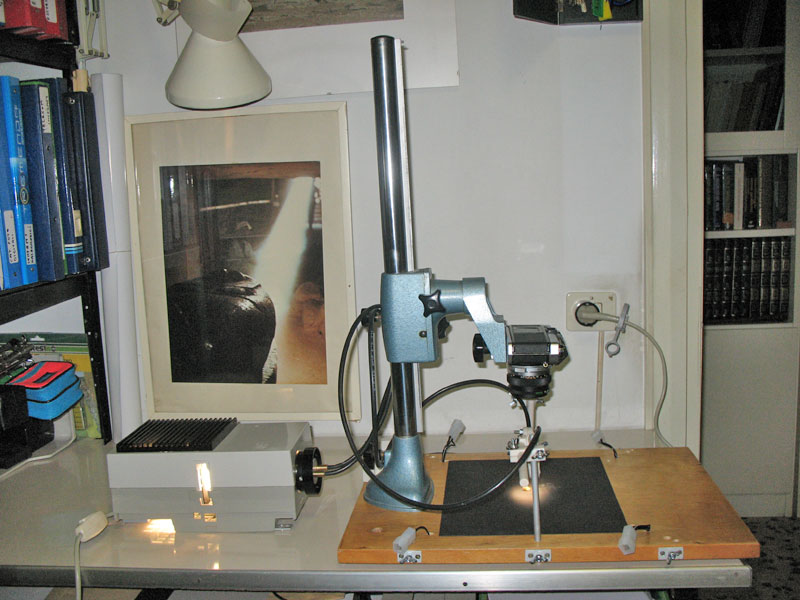

Il sistema è velocemente applicabile è utilissimo anche nello stativo per fotografare campioni di piccole dimensioni.
Immagine:
98,18 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
Modificato da - Laser in data 20 settembre 2008 20:54:59 |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 20:54:19
|

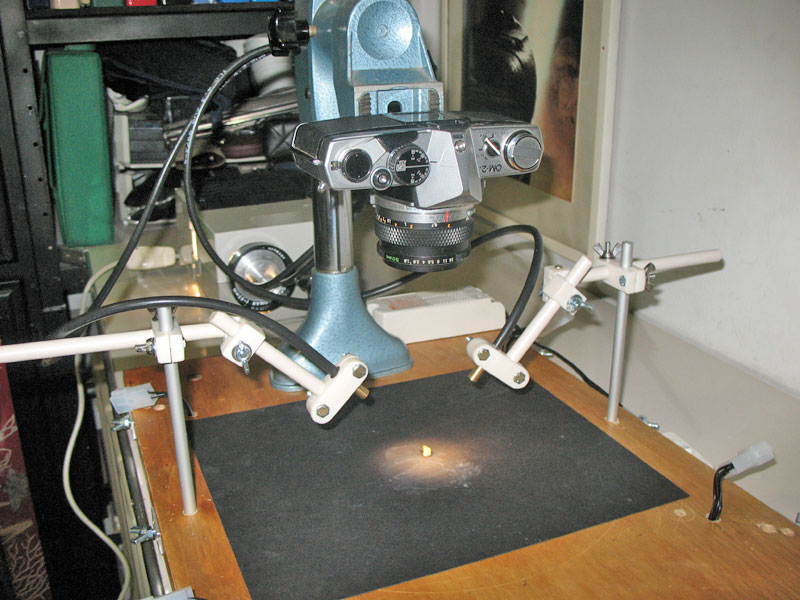

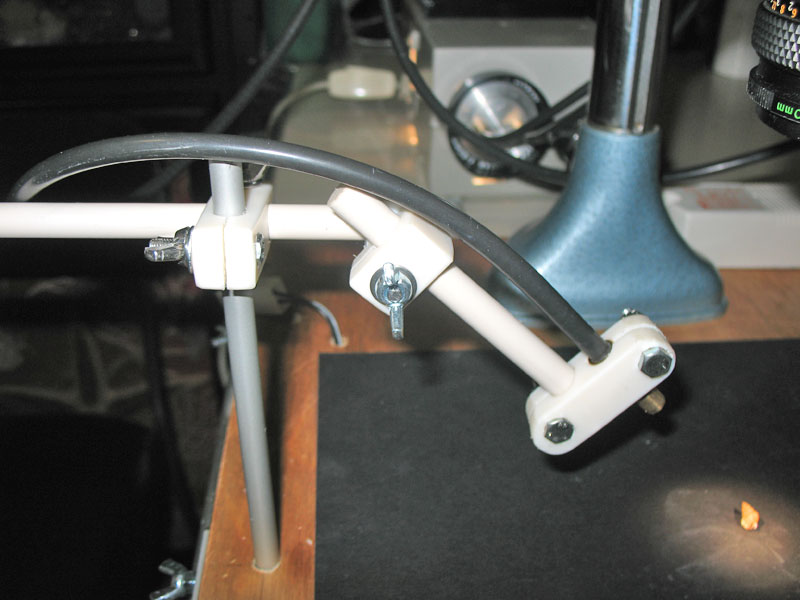

Anche qui i bracci orientabili e regolabili in qualsiasi posizione sono realizzati con il solito sistema, eccezione della colonna verticale che è in alluminio facilmente asportabile mediante il galletto posto nella base.
Immagine:
110,34 KB
Immagine:
68 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 21:00:15
|
Visto che sono allopera vi propongo anche altro.

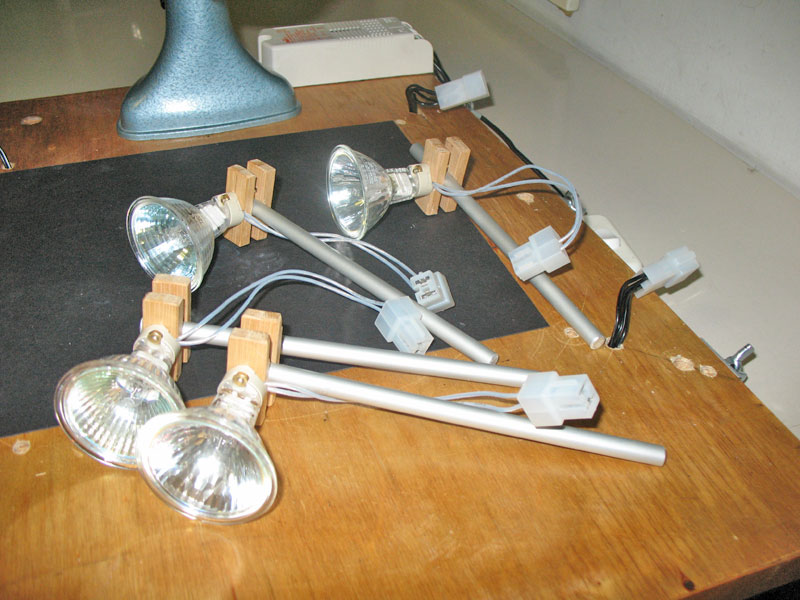

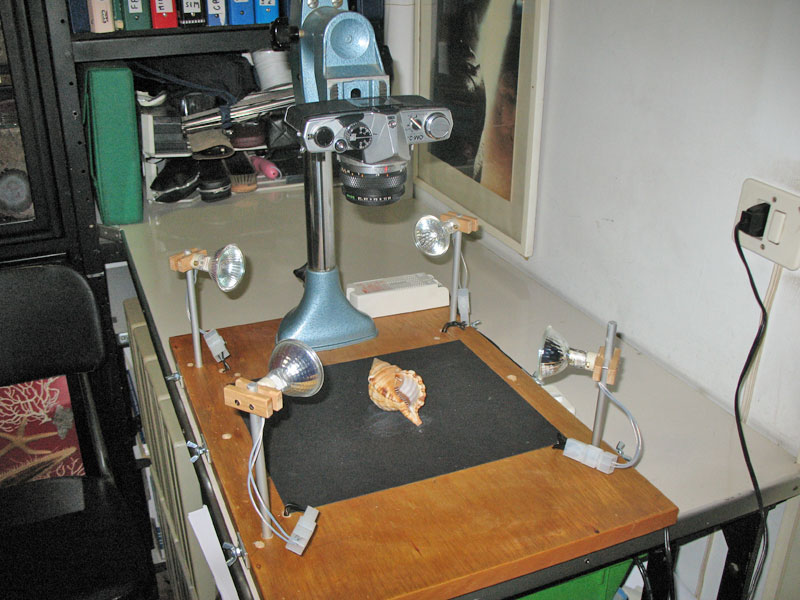

Per soggetti che non sono illuminabili dal ridotto disco luminoso delle fibbre ottiche uso dei semplici faretti, anche in questo caso velocemente applicabili alla base.
Immagine:
104,32 KB
Immagine:
108,71 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 20 settembre 2008 : 21:09:29
|

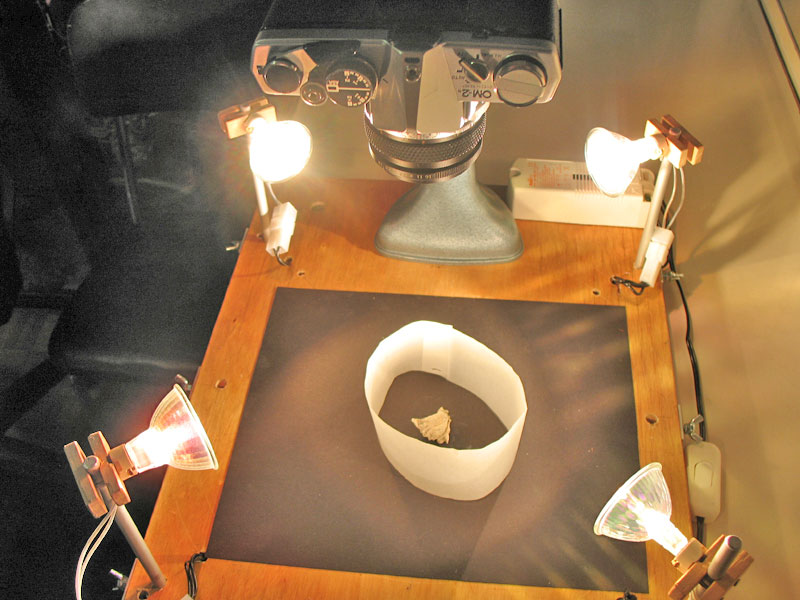

Per uniformare l'illuminazione è utile usare dei cilindri di carta da lucido facendo attenzione che si corre il rischio di appiattire l'immagine.
Ricordo che con questi faretti bisogna regolare la digitale per luce al tungsteno, ciò che io non ho fatto ottenendo una dominante rossiccia.
Immagine:
98,2 KB
Concludo che, se questo piccolo lavoro servirà a qualcuno ne sarò veramente felice.
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
|
|
|
ninocasola43
Utente Super
Città: s.agnello
Prov.: Napoli
Regione: Campania
6360 Messaggi
Tutti i Forum |
Inserito il - 21 settembre 2008 : 02:27:13
|
complimenti, Sergio, bel lavoro.
come diffusore usavo i bicchieri di plastica a cui asportavo il fondo
nin |
|
|
|
blu
Utente Senior
Città: napoli
Prov.: Napoli
Regione: Campania
4818 Messaggi
Biologia Marina |
Inserito il - 21 settembre 2008 : 09:04:09
|
| Messaggio originario di Laser:
Il materiale per la realizzazione del tappo in alluminio per l'innesto delle fibbre mi è stato regalato, la fonte luminosa è ach'essa a costo zero, recupero di un vecchio proiettore dia (preferibile senza ventilatore per evitare il noiosissimo ronzio)a cui è stato eliminato la guida per ridurre le dimensioni e il meccanismo per ridurre il peso.
Immagine:
65,35 KB
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi)
|
ma il tappo ti è stato regalato da un amico o dal fornitore di fibbre ottiche
complimenti per l'idea
ciao
blu
Solo due cose sono infinite: l'universo e la stupidità umana e non sono sicuro della prima.
(Albert Einstein) |
|
|
|
Laser
Utente Senior
Città: Valle Mosso
Prov.: Biella
Regione: Piemonte
1685 Messaggi
Tutti i Forum |
Inserito il - 21 settembre 2008 : 12:01:01
|
Grazie Edoardo,il materiale mi è stato regalato, poi me lo sono lavorato con un tornietto di un amico.
Ciao
Sergio
--------------------
Indagare per conoscere la natura è vivere (Settepassi) |
|
|
|
blu
Utente Senior
Città: napoli
Prov.: Napoli
Regione: Campania
4818 Messaggi
Biologia Marina |
Inserito il - 21 settembre 2008 : 17:58:46
|
mi sembra una buona idea per avere un bel risparmio
complimenti per l'idea
ciao
blu
Solo due cose sono infinite: l'universo e la stupidità umana e non sono sicuro della prima.
(Albert Einstein) |
|
|
|
Carlmor
Moderatore Trasversale
Città: Varese
Prov.: Varese
Regione: Lombardia
8940 Messaggi
Flora e Fauna |
Inserito il - 21 settembre 2008 : 18:26:10
|
bel lavoro Sergio e buon risultato, molto ingegnoso
complimenti
Carlo
|
|
|
|
macromicro
Utente Super
Città: Piovene Rocchette
Prov.: Vicenza
Regione: Veneto
7113 Messaggi
Macrofotografia |
Inserito il - 27 settembre 2008 : 09:19:40
|
Il tutto da ammirare, complimenti
Gianfranco |
|
|
| |
